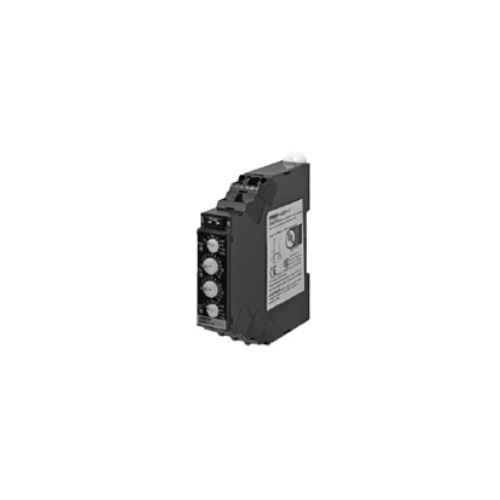

Rơ le thời gian OMRON H3DT-F

Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
LIÊN HỆ
Chia sẻ:
  • Mã SP
    4108
  • Thương hiệu
    OMRON
  • Xuất xứ
    JAPAN
  • Bảo hành
    12 THÁNG
Sản phẩm Thiết kế Giá trị của chúng tôi Tăng giá trị cho các bảng điều khiển của bạn. Chuyển đổi giữa chế độ khởi động tắt nhấp nháy (flicker-OFF) hoặc khởi động bật nhấp nháy (flicker-ON).
BẠN CẦN HỖ TRỢ?

Chat với chúng tôi:

skypengananhphat  zalongananhphat

Tư vấn - Hỗ trợ : (7h45 - 17h)

(+84) 2513 857 563

Email: Sales@ngananhphat.com

Rơ le thời gian OMRON H3DT-F

Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le thời gian OMRON H3DT-F  chính hãng xuất xứ Japan tại thị trường Việt Nam.

Đặc điểm nổi bật của Rơ le thời gian OMRON H3DT-F :

  • Chế độ hẹn giờ đa dạng: H3DT-F hỗ trợ nhiều chế độ hẹn giờ khác nhau như trì hoãn nguồn (ON delay), hẹn giờ tức thời (instantaneous), và các chế độ hẹn giờ linh hoạt khác.

  • Điều chỉnh thời gian chính xác: Thời gian hẹn giờ có thể điều chỉnh chính xác, giúp ứng dụng trong các hệ thống yêu cầu độ chính xác cao.

  • Hiển thị dễ dàng: Màn hình LCD dễ đọc, giúp người dùng theo dõi và điều chỉnh thời gian hẹn giờ một cách thuận tiện.

  • Thiết kế nhỏ gọn và bền bỉ: Rơ le có thiết kế nhỏ gọn, dễ dàng lắp đặt vào các bảng điều khiển mà không chiếm nhiều không gian, đồng thời đảm bảo độ bền trong các điều kiện làm việc khắc nghiệt.

  • Công suất chịu tải cao: H3DT-F có khả năng chịu tải lớn, phù hợp với nhiều ứng dụng công nghiệp khác nhau.

  • Đa dạng đầu vào và đầu ra: Hỗ trợ các đầu vào và đầu ra linh hoạt, giúp tích hợp vào nhiều hệ thống điều khiển khác nhau.

  • Chức năng bảo vệ an toàn: Trang bị các tính năng bảo vệ, giúp đảm bảo an toàn cho hệ thống và thiết bị khi hoạt động.

  • Dễ dàng cài đặt và vận hành: Giao diện người dùng thân thiện, dễ dàng cài đặt và vận hành, phù hợp cho cả những người dùng mới và có kinh nghiệm.

  • Tuổi thọ cao: Rơ le có tuổi thọ lâu dài, giúp giảm chi phí bảo trì và thay thế trong quá trình sử dụng.

Thông số kỹ thuật

Time Ranges

Time range setting 0.1 s 1 s 10 s 1 min 10 min 1 h 10 h 100 h
Set time range 0.1 to 1.2 s 1 to 12 s 10 to 120 s 1 to 12 min 10 to
120 min		 1 to 12 h 10 to 120 h 100 to
1,200 h
Scale numbers 12



Ratings

Power supply voltage *1 24 to 240 VAC/DC, 50/60 Hz *2
Allowable voltage fluctuation range 85% to 110% of rated voltage
Power reset Minimum power-OFF time: 0.1 s
Reset voltage 10% of rated voltage
Power consumption H3DT-F At 240 VAC: 1.9VA max., at 240 VDC: 0.6W max., at 24 VDC: 0.3W max.
Rated Insulation Voltage 250 VAC
Control output Contact output:
5 A at 250 VAC with resistive load (cosφ = 1),
5 A at 30 VDC with resistive load,
0.15 A max. at 125 VDC with resistive load,
0.1 A max. at 125 VDC with L/R of 7 ms.
The minimum applicable load is 10 mA at 5 VDC (P reference value).
Contact materials: Ag-alloy
(Recommended fuse: BLN5 (Littelfuse) or 0216005MXEP)
Ambient operating temperature -20 to 60°C (with no icing)
Storage temperature -40 to 70°C (with no icing)
Surrounding air operating
humidity		 25% to 85%

*1. When using a 24-VDC power supply voltage, there will be an inrush current of approximately 0.5 A.
     Allow for this inrush current when turning ON and OFF the power supply to the Timer with device with a solid-state output,
     such as a sensor.
*2. DC ripple: 20% max.

Characteristics

Accuracy of operating time ±1% of FS max. (±1% ±10 ms max. at 1.2-s range)
Setting error ±10% of FS ±0.05 s max.
Influence of voltage ±0.5% of FS max. (±0.5% ±10 ms max. at 1.2-s range)
Influence of temperature ±2% of FS max. (±2% ±10 ms max. at 1.2-s range)
Insulation resistance 100 MΩ min. at 500 VDC
Dielectric strength Between charged metal part and operating section:
2,900 VAC 50/60 Hz for 1 min.
Between control output terminals and operating circuit:
2,000 VAC 50/60 Hz for 1 min.
Between contacts not located next to each other:
1,000 VAC 50/60 Hz for 1 min.
Impulse withstand test voltage 5 kV between power terminals,
7.4 kV between conductor terminal and operating section
Noise immunity Square-wave noise generated by noise simulator
(pulse width: 100 ns/1 μs, 1-ns rise): ±1.5 kV
Static immunity Malfunction: 4 kV, Destruction: 8 kV
Vibration
resistance		 Destruction 0.75-mm single amplitude at 10 to 55 Hz for 2 h each in 3 directions
Malfunction 0.5-mm single amplitude at 10 to 55 Hz for 10 min each in 3 directions
Shock
resistance		 Destruction 1,000 m/s2 3 times each in 6 directions
Malfunction 100 m/s2 3 times each in 6 directions
Life
expectancy		 Mechanical 10 million operations min. (under no load at 1,800 operations/h)
Electrical 100,000 operations min. (5 A at 250 VAC, resistive load at 360 operations/h)
Degree of protection IP30 (Terminal block: IP20)
Weight Approx. 90 g



Relation between H3DT Ambient Temperature and Mounting Interval (Reference Values)

The relation between the ambient temperature and mounting interval is shown in the following graph.
If the Timer is used at 55°C or higher with a mounting interval that is smaller than that shown in the following diagram, the temperature inside the Timer will increase, reducing the life expectancy of internal parts.

H3DT-F Specifications 5

Applicable standards

Safety standards cULus: UL 508/CSA C22.2 No. 14
EN 61812-1: Pollution degree 2, Overvoltage category III
CCC: GB/T 14048.5 Pollution degree 2, Overvoltage category III *
LR: Category ENV1.2
EMC (EMI) EN 61812-1
Radiated Emissions: EN 55011 class B
Emission AC Mains: EN 55011 class B
Harmonic Current: EN 61000-3-2
Voltage Fluctuations and Flicker: EN 61000-3-3
(EMS) EN 61812-1
Immunity ESD: EN 61000-4-2
Immunity RF-interference: EN 61000-4-3
Immunity Burst: EN 61000-4-4
Immunity Surge: EN 61000-4-5
Immunity Conducted Disturbance: EN 61000-4-6
Immunity Voltage Dip/Interruption: EN 61000-4-11



* CCC certification requirements

Rated operating voltage Ue
Rated operating current Ie		 AC-15: Ue: 250 VAC, Ie: 3 A
AC-13: Ue: 250 VAC, Ie: 5 A
DC-13: Ue: 30 VDC, Ie: 0.1 A
Rated impulse withstand voltage
(altitude: 2,000 m max.)		 4 kV (at 240 VAC)
Conditional short-circuit current 1,000 A



I/O

Input None
Output Control output Output is turned ON/OFF according to the time set on the ON time setting dial and OFF
time setting dial.
