Relay thời gian OMRON H3FA

Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
LIÊN HỆ
Chia sẻ:
  • Mã SP
    4132
  • Thương hiệu
    OMRON
  • Xuất xứ
    JAPAN
  • Bảo hành
    12 THÁNG
Bộ định thời gian kiểu DIP cho bảng mạch PC cung cấp đầu ra tiếp điểm và đầu ra trạng thái rắn
BẠN CẦN HỖ TRỢ?

Chat với chúng tôi:

skypengananhphat  zalongananhphat

Tư vấn - Hỗ trợ : (7h45 - 17h)

(+84) 2513 857 563

Email: Sales@ngananhphat.com

Relay thời gian OMRON H3FA

Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Relay thời gian OMRON H3FA chính hãng xuất xứ Japan tại thị trường Việt Nam.

Đặc điểm nổi bật của Relay thời gian OMRON H3FA:

• Chọn được bốn dải thời gian.
Các mẫu có hậu tố -[]A[]: 1 giây, 10 giây, 1 phút, 10 phút.
Các mẫu có hậu tố -[]B[]: 6 giây, 60 giây, 6 phút, 60 phút.

• Bộ định thời gian có thể được làm sạch khi gắn trên bảng mạch PC với băng keo niêm phong đã được gắn.

• Có thể sử dụng chân cắm IC 24-pin để gắn bộ định thời gian.

• Có thể gắn lên giá đỡ có bước chân 1 inch.

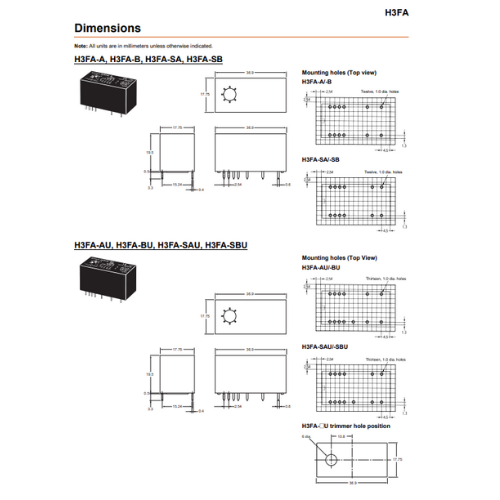

(Kích thước: H 19.5 × W 36.9 × D 17.75 mm)

Thông số kỹ thuật

Time Ranges

Model Rated time Time setting range
H3FA-A 1 s 0.1 to 1 s
H3FA-AU 10 s 1 to 10 s
H3FA-SA 1 min 0.1 to 1 min
H3FA-SAU 10 min 1 to 10 min
H3FA-B 6 s 0.6 to 6 s
H3FA-BU 60 s 6 to 60 s
H3FA-SB 6 min 0.6 to 6 min
H3FA-SBU 60 min 6 to 60 min

Note: 1. The above timing ranges apply when the internal variable resistor of H3FA is used.
           2. The external variable resistor may also be used by opening the terminal connected to the internal variable
                resistor.
           3. Wire the appropriate terminal to select a time setting range. Refer to Rated Time and Terminal Connections on
                Data Sheet for details.

Ratings

Item H3FA-A/ H3FA-B
H3FA-AU/ H3FA-BU		 H3FA-SA/ H3FA-SB
H3FA-SAU/ H3FA-SBU
Rated supply voltage 5 V DC, 6V DC, 12V DC, 24 V DC *1 5/6 V DC *1
12/24 V DC *1, *2
Operating voltage range 5 V DC: 90% to 110% of rated supply voltage
6, 12, 24 V DC: 85% to 110% of rated supply voltage
Power consumption 5, 6 V DC: approx. 230 mW
12 V DC: approx. 270 mW
24 V DC: approx. 330 mW		 5/6 V DC: approx. 80 mW
12 V DC: approx. 100 mW
24 V DC: approx. 240 mW
Control outputs Contact output: SPST-NO + SPST-NC,
3 A at 250 V AC with resistive load,
Minimum applied load: 10 mA at 5 V DC
(Failure level: P, reference value)		 Solid-state output: 150 mA max. at 30 V DC
Residual voltage: 1.0 V max.
Ambient temperature Operating: -10°C to 55°C (with no icing)
Storage: -25°C to 65°C (with no icing)
Ambient humidity 35% to 85%



H3FA Specifications 4

Characteristics

Accuracy of operating
time		 ±0.5% FS max. *1, *3
Setting error 0 to 30 % FS max. (at 20°C , at rated voltage)
Reset time 10 ms max.
Influence of voltage ±1% FS max. (2% FS max. for 5, 6, 5/6 V DC-operated models)
Influence of temperature ±5% FS max. *1
Insulation resistance 100 MΩ min. (at 500 V DC)
Dielectric strength 1,500 V AC, 50/60 Hz for 1 min (between control output and operating circuit) *2
1,000 V AC, 50/60 Hz for 1 min (between contacts not located next to each other) *2
Vibration resistance Destruction: 10 to 55 Hz with 0.375-mm single amplitude in 3 directions for 2 hour each
Malfunction: 10 to 55 Hz with 0.25-mm single amplitude in 3 directions for 10 minutes each
Shock resistance Destruction: 1,000 m/s2 3 times each in 6 directions on 3 axes
Malfunction: 100 m/s2 3 times each in 6 directions on 3 axes
Life expectancy Mechanical: 10,000,000 operations min. (under no load at 1,800 operations/h) *2
Electrical: 100,000 operations min. (3 A at 250 V AC, resistive load at 1,800 operations/h) *2
Approved safety
standards		 UL508, CSA C22.2 No.14
Weight Contact output models: approx. 15 g
Solid-state output models: approx. 10 g

*1. Add or subtract 10 ms to the ratings when using a timer with a rated time of 1 s.
*2. Applicable to contact output models.
*3. This value assumes that the adjustment on the H3FA is used. (It does not apply if an externally connected resistor is
       used. For details, refer to External Resistors and Operating Time (Reference Value) on Data Sheet for details.)
