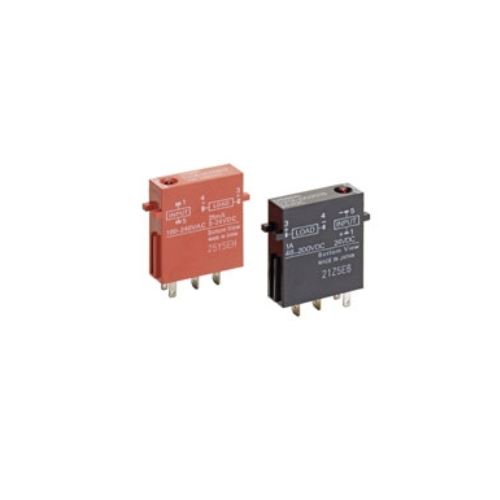

Rơ le bán dẫn OMRON G3TA
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4022
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
Rơ le trạng thái rắn I/O lắp vào khối I/O G7TC của OMRON.
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm
Rơ le bán dẫn OMRON G3TA
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn OMRON G3TA chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn OMRON G3TA:
• Các mô-đun đầu vào và đầu ra có sẵn với nhiều lựa chọn khác nhau.

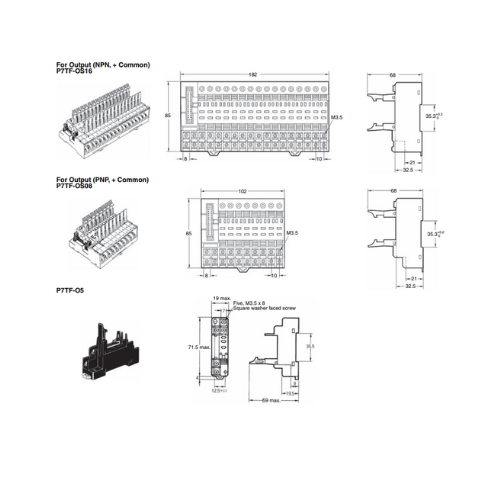

• Lắp dễ dàng vào các đầu nối I/O P7TF và có thể được sử dụng cùng với các rơ le G7T I/O.
• Hoạt động của mỗi rơ le trạng thái rắn có thể được theo dõi dễ dàng thông qua đèn LED báo hiệu.
• Các mẫu được chứng nhận UL và CSA đã được thêm vào dòng sản phẩm (“-US” models).
Thông số kỹ thuật
Thông số kỹ thuật
Ratings (at an Ambient Temperature of 25°C)
Input Module
Input
| Model | Rated voltage | Operating voltage | Input current |
Voltage level | |
|---|---|---|---|---|---|
| Must operate voltage |
Must release voltage |
||||
| G3TA-IAZR02S-US | 100 to 240 VAC | 80 to 264 VAC | 5 mA max. | 80 VAC max. | 10 VAC min. |
| G3TA-IDZR02S-US | 5 to 24 VDC | 4 to 32 VDC | 4 VDC max. | 1 VDC min. | |
| G3TA-IDZR02SM-US | 4 to 24 VDC | 3 to 32 VDC | 3 VDC max. | ||
Output
| Model | Logic level supply voltage |
Output breakdown voltage |
Output current | Output current (load current) |
VCEO (reference value) |
|---|---|---|---|---|---|
| G3TA-IAZR02S-US | 4 to 32 VDC | 32 VDC max. | 25 mA max. | 0.1 to 25 mA | 80 V |
| G3TA-IDZR02S-US | |||||
| G3TA-IDZR02SM-US |
Output Module
Input
| Model | Rated voltage |
Operating voltage | Input impedance |
Voltage level | |
|---|---|---|---|---|---|
| Must operate voltage | Must release voltage |
||||
| G3TA-OA202SZ-US | 12 VDC | 9.6 to 13.2 VDC | 0.9 kΩ±20% | 9.6 VDC max. | 2 VDC min. |
| 24 VDC | 19.2 to 26.4 VDC | 1.7 kΩ±20% | 19.2 VDC max. | ||
| G3TA-OA202SL-US | 12 VDC | 9.6 to 13.2 VDC | 0.9 kΩ±20% | 9.6 VDC max. | |
| 24 VDC | 19.2 to 26.4 VDC | 1.7 kΩ±20% | 19.2 VDC max. | ||
| G3TA-ODX02S-US | 12 VDC | 9.6 to 13.2 VDC | 3.5 kΩ±20% | 9.6 VDC max. | |
| 24 VDC | 19.2 to 26.4 VDC | 6.5 kΩ±20% | 19.2 VDC max. | ||
| G3TA-OD201S-US | 12 VDC | 9.6 to 13.2 VDC | 3.6 kΩ±20% | 9.6 VDC max. | |
| 24 VDC | 19.2 to 26.4 VDC | 6.4 kΩ±20% | 19.2 VDC max. | ||
Output
| Model | Rated load voltage |
Load voltage range |
Load current (See note.) |
Inrush current | VDRM, VCEO (reference value) |
|---|---|---|---|---|---|
| G3TA-OA202SZ-US | 100 to 240 VAC | 75 to 264 VAC | 0.05 to 2 A | 30 A (60 Hz, 1 cycle) | 600 (VDRM) |
| G3TA-OA202SL-US | 100 to 240 VAC | 75 to 264 VAC | |||
| G3TA-ODX02S-US | 5 to 48 VDC | 4 to 60 VDC | 0.01 to 2 A | 12 A (10 ms) | 80 (VCEO) |
| G3TA-OD201S-US | 48 to 200 VDC | 40 to 200 VDC | 0.01 to 1 A | 6 A (10 ms) | 400 (VCEO) |
Note: The minimum current value is measured at 10°C min.
Characteristics
Input Module
| Item | G3TA-IAZR02S-US | G3TA-IDZR02S-US | G3TA-IDZR02SM-US |
|---|---|---|---|
| Operate time | 20 ms max. | 0.5 ms max. | |
| Release time | 20 ms max. | 0.5 ms max. | |
| Output ON voltage drop | 1.6 V rms max. | 1.6 V max. | |
| Leakage current | 5 μA max. | ||
| Insulation resistance | 100 MΩ min. (at 500 VDC) | ||
| Dielectric strength | 4,000 VAC, 50/60 Hz for 1 min between input and output | ||
| Vibration resistance | Malfunction: 10 to 55 to 10 Hz, 0.75-mm single amplitude | ||
| Shock resistance | Malfunction: 1,000 m/s2 | ||
| Ambient temperature | Operating: -30°C to 80°C (with no icing or condensation) Storage: -30°C to 100°C (with no icing or condensation) |
||
| Ambient humidity | Operating: 45% to 85% | ||
| Certified standards | UL508 file No. E64562/CSA C22.2 (No. 0, No. 14) file No. LR35535 | ||
| Weight | Approx. 16 g | ||
| MTTFd (Reference value) | 1,000 years min. | ||
Output Module
| Certified standards | G3TA-OA202SZ-US | G3TA-OA202SL-US | G3TA-ODX02S-US | G3TA-OD201S-US |
|---|---|---|---|---|
| Operate time | 1/2 of load power source cycle + 1 ms max. |
1 ms max. | 0.5 ms max. | 2 ms max. |
| Release time | 1/2 of load power source cycle + 1 ms max. |
2 ms max. | 2 ms max. | |
| Output ON voltage drop |
1.6 V rms max. | 1.6 V max. | 2.5 V max. | |
| Leakage current |
5 mA max. (at 200 VAC) | 1 mA max. | ||
| Insulation resistance |
100 MΩ min. (at 500 VDC) | |||
| Dielectric strength |
4,000 VAC, 50/60 Hz for 1 min between input and output | |||
| Vibration resistance |
Malfunction: 10 to 55 to 10 Hz, 0.75-mm single amplitude | |||
| Shock resistance |
Malfunction: 1,000 m/s2 | |||
| Ambient temperature |
Operating: -30°C to 80°C (with no icing or condensation) Storage: -30°C to 100°C (with no icing or condensation) |
|||
| Ambient humidity | Operating: 45% to 85% | |||
| Certified standards | UL508 file No. E64562, CSA C22.2 (No. 14) file No. LR3553 | |||
| Weight | Approx. 23 g | |||
| MTTFd (Reference value) |
1,000 years min. | |||
With up to four G3TA SSRs mounted before G7T Relays, switching is possible at the rated load current for each Relay.
With G3TA SSRs mounted before every other G7T Relays, switching is possible at the rated load current for each Relay.
