Rơ le nhiệt quá tải J7TC OMRON
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4103
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
bảo vệ động cơ chống quá tải và mất pha khi kết hợp với j7kc cho công suất lên đến 2,2 kw (240 vac) * và 5,5 kw (440 vac) * dựa trên tiêu chuẩn jis c 8201-4-1.
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm
Rơ le nhiệt quá tải J7TC OMRON
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le nhiệt quá tải J7TC OMRON chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le nhiệt quá tải J7TC OMRON
- bảo vệ động cơ: phát hiện và ngắt mạch khi xảy ra quá tải hoặc mất pha, đảm bảo an toàn và ngăn ngừa hư hỏng cho động cơ.
- kết hợp với contactor j7kc: tạo thành một hệ thống bảo vệ toàn diện cho động cơ, hỗ trợ công suất lên đến 2,2 kw (240 vac) và 5,5 kw (440 vac).
- công nghệ đấu nối push-in plus: giúp việc đấu nối nhanh chóng và dễ dàng, tiết kiệm thời gian và nâng cao hiệu quả bảo trì.

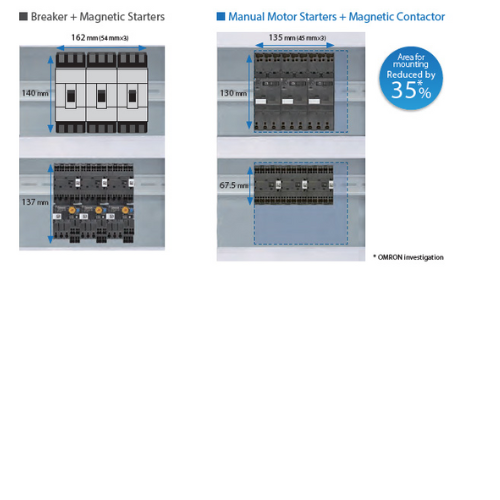

- thiết kế nhỏ gọn: với kích thước chỉ 45 mm chiều rộng, dễ dàng lắp đặt trong các tủ điều khiển, giúp tiết kiệm không gian.
Thông số kỹ thuật
Thông số kỹ thuật
Ratings/Specifications
| Main circuit rating |
Trip class | 10 A | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 3-pole load operation (At 20°C ambient temperature) IEC 60947-4-1/ JIS C 8201-4-1 |
Limit operation |
No operation (cold start) | 105% (less than 2 hours) *1 | |||||||
| Operation (hot start) | 120% (less than 2 hours) *1 | |||||||||
| Operation when overload occurs (hot start) |
150% (less than 2 minutes) *1 | |||||||||
| Operation when locking occurs (cold start) |
720% (over 2 s up to 10 s) *1 | |||||||||
| 2-pole load operation (At 20°C ambient temperature) IEC 60947-4-1/ JIS C 8201-4-1 |
Phase less protection device | With phase failure protection device | ||||||||
| No operation (cold start) | 2 poles 100%/1 pole 90% *1 | |||||||||
| Operation (hot start) | 2 poles 115%/1 pole 0% (less than 2 hours) *1 | |||||||||
| Ambient temperature compensation performance |
Ambient temperature 40°C |
No operation (cold start) | 100% (less than 2 hours) *1 | |||||||
| Operation (hot start) | 120% (less than 2 hours) *1 | |||||||||
| Ambient temperature -5°C |
No operation (cold start) | 105% (less than 2 hours) *1 | ||||||||
| Operation (hot start) | 130% (less than 2 hours) *1 | |||||||||
| Auxiliary circuit rating |
Ratings based on IEC 60947-5-1 |
Rated voltage range (V) | 24 | 100-120 | 200-240 | 380-440 | 500-600 | |||
| Rated operational current (A) |
AC-15 (Coil load) |
NC contact | 3.0 (0.5) *2 | 2.5 (0.5) *2 | 2.0 (0.5) *2 | 1.0 (0.5) *2 | 0.6 (0.5) *2 | |||
| NO contact | 3.0 (0.5) *2 | 2.5 (0.5) *2 | 1.5 (0.5) *2 | 0.75 (0.5) *2 | 0.6 (0.5) *2 | |||||
| DC-13 (Coil load) |
NC contact | 1.1 (0.3) *2 | 0.28 | 0.14 | --- | --- | ||||
| NO contact | 1.1 (0.3) *2 | 0.28 | 0.14 | --- | --- | |||||
| Conventional free air thermal current (Rated carry current) |
5 A | |||||||||
| Ratings based on UL 508 |
Rated carry current (A) | 5 | 1 | |||||||
| Rated voltage (V) | 120 AC | 240 AC | 480 AC | 600 AC | 125 DC | 250 DC | ||||
| Contact closed current (A) | 30 | 15 | 7.5 | 6 | 0.22 | 0.11 | ||||
| Breaking current (A) | 3 | 1.5 | 0.75 | 0.6 | 0.22 | 0.11 | ||||
| Rating code | B600 | Q300 | ||||||||
| Minimum operate voltage/current (reference value) | 5 VDC, 3 mA | |||||||||
| Contact resistance (reference value) | 50 mΩ max. (6 VDC, 1 A, voltage drop method) | |||||||||
| Contact structure | Single-break | |||||||||
| Contact material | Ag alloy | |||||||||
| Rated insulation voltage | 690VAC | |||||||||
| Rated impulse dielectric strength | 6 kV | |||||||||
| Rated frequency | 50/60 Hz | |||||||||
| Vibration resistance | Vibration: 10 to 55 Hz, acceleration: 15m/s2 | |||||||||
| Shock resistance | Shock value 50 m/s2 | |||||||||
| Degree of protection | IP20 (IEC60529) | |||||||||
| Operating temperature | -10 to +55°C (however, daily average shall not exceed 35°C) | |||||||||
| Ambient storage temperature | -40 to +65°C (no condensation or icing) | |||||||||
| Relative humidity | 45% to 85% RH (no condensation or icing) | |||||||||
| Altitude | 2000 m max. | |||||||||
| Weight | 110 g | |||||||||
| Applicable standards | Safety standard | EN 60947-4-1 (IEC 60947-4-1), UL 60947-4-1, CSA 22.2 No.60947-4-1, CCC GB/T 14048.4, UKCA |
||||||||
*1. Ratio to dial settling current
*2. () indicates the contact rating when set to auto release
