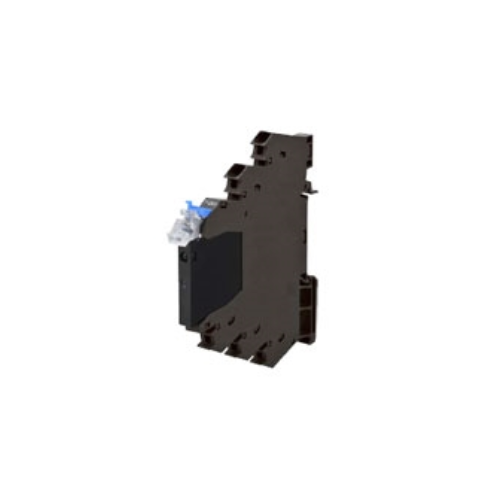

Rơ le bán dẫn I/O loại thon gọn OMRON G3RV-ST
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4016
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
Rơ le trạng thái rắn I/O mỏng giúp tiết kiệm không gian nhờ lắp đặt mật độ cao và thiết kế siêu mỏng.
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm
Rơ le bán dẫn I/O loại thon gọn OMRON G3RV-ST
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn I/O loại thon gọn OMRON G3RV-ST chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn I/O loại thon gọn OMRON G3RV-ST:
Để xây dựng các bảng điều khiển xanh
Thiên tai do biến đổi khí hậu và ấm lên toàn cầu đã trở thành một vấn đề xã hội toàn cầu, thúc đẩy hơn 150 quốc gia và khu vực trên thế giới hành động hướng tới việc giảm phát thải carbon. Mục tiêu của chúng tôi là giảm lượng khí nhà kính (GHG) xuống còn một nửa thông qua những cách xây dựng bảng điều khiển mới, yếu tố then chốt trong các nhà máy sản xuất.
Tích hợp quan điểm xanh vào Thiết kế Giá trị
Thiết kế Giá trị cho Bảng điều khiển (Thiết kế Giá trị) là khái niệm chung được chia sẻ trong các thông số sản phẩm bảng điều khiển của OMRON nhằm mang lại giá trị mới cho bảng điều khiển của bạn. Thiết kế Giá trị này cũng tích hợp khái niệm xem xét môi trường, cho phép xây dựng bảng điều khiển thân thiện với Trái Đất và người dùng.
Thông số kỹ thuật
Thông số kỹ thuật
Rating (ambient temperature 25°C)
Input
G3RV-ST700/500-A series
| Rated input voltage |
Rated current | Must operate voltage |
Must release voltage |
Input voltage | ||
|---|---|---|---|---|---|---|
| AC | DC | Percentage of the rated voltage |
||||
| 50 Hz | 60 Hz | |||||
| 12 VDC | - | - | 15.0 mA | 10.8 V max. | 1 V min. | ±10% |
| 24 VDC | - | - | 12.0 mA | 21.6 V max. | ||
| 24 VAC/VDC | 11.3 mA | 11.4 mA | 11.0 mA | 21.6 V max. | ||
| 48 VAC/VDC | 6.8 mA | 6.9 mA | 6.0 mA | 43.2 V max. | ||
| 100 VAC | 6.2 mA | 6.2 mA | - | 90 V max. | ||
| 110 VAC | 6.2 mA | 6.2 mA | - | 99 V max. | ||
| 200 VAC | 6.7 mA | 7.9 mA | - | 180 V max. | ||
| 230 VAC | 7.5 mA | 8.8 mA | - | 207 V max. | ||
G3RV-ST700/500-AL series
| Rated input voltage |
Rated current | Must operate voltage |
Must release voltage |
Input voltage | ||
|---|---|---|---|---|---|---|
| AC | DC | Percentage of the rated voltage |
||||
| 50 Hz | 60 Hz | |||||
| 12 VDC | - | - | 15.0 mA | 10.8 V max. | 1 V min. | ±10% |
| 24 VDC | - | - | 12.0 mA | 21.6 V max. | ||
| 24 VAC/VDC | 11.4 mA | 11.5 mA | 11.0 mA | 21.6 V max. | ||
| 48 VAC/VDC | 7.7 mA | 7.7 mA | 6.9 mA | 43.2 V max. | ||
| 100 VAC | 7.3 mA | 7.3 mA | - | 90 V max. | ||
| 110 VAC | 7.3 mA | 7.3 mA | - | 99 V max. | ||
| 200 VAC | 7.0 mA | 8.1 mA | - | 180 V max. | ||
| 230 VAC | 7.7 mA | 8.9 mA | - | 207 V max. | ||
G3RV-ST700/500-D series
| Rated input voltage |
Rated current | Must operate voltage |
Must release voltage |
Input voltage | ||
|---|---|---|---|---|---|---|
| AC | DC | Percentage of the rated voltage |
||||
| 50 Hz | 60 Hz | |||||
| 12 VDC | - | - | 8.0 mA | 10.8 V max. | 1 V min. | ±10% |
| 24 VDC | - | - | 4.6 mA | 21.6 V max. | ||
| 24 VAC/VDC | 5.0 mA | 5.1 mA | 4.3 mA | 21.6 V max. | ||
| 48 VAC/VDC | 6.8 mA | 6.9 mA | 6.0 mA | 43.2 V max. | ||
| 100 VAC | 6.8 mA | 6.8 mA | - | 90 V max. | ||
| 110 VAC | 6.7 mA | 6.7 mA | - | 99 V max. | ||
| 200 VAC | 6.7 mA | 7.9 mA | - | 180 V max. | ||
| 230 VAC | 7.5 mA | 8.8 mA | - | 207 V max. | ||
High-speed type G3RV-ST700/500-D-H series
| Rated input voltage |
Rated current | Must operate voltage |
Must release voltage |
Input voltage | ||
|---|---|---|---|---|---|---|
| AC | DC | Percentage of the rated voltage |
||||
| 50 Hz | 60 Hz | |||||
| 24 VDC | - | - | 9.0 mA | 21.6 V max. | 1 V min. | ±10% |
| 24 VAC/VDC | 9.0 mA | 9.5 mA | 8.4 mA | 21.6 V max. | ||
Output
| Item | G3RV-ST700/500-A(L) | G3RV-ST700/500-D(-H) |
|---|---|---|
| Rated load voltage | 100 to 240 VAC (50/60 Hz) | 5 to 24 VDC |
| Load voltage range | 75 to 264 VAC (50/60 Hz) | 3 to 26.4 VDC |
| Load current | 0.1 to 2 A (Ambient temperature=25°C) | 100 μA to 3 A (Ambient temperature=25°C) |
| Inrush current resistance | 30 A (60 Hz, 1 cycle) | 30 A (10 ms) |
| Permissible l2t; Joule integral value (reference value |
15A2s | 9 A2s |
| Applied load capacity | 400 W (Output voltage: 200 VAC) | 72 W (Output voltage: 24 VDC) |
Characteristics
| Item | G3RV- ST700/500-A |
G3RV- ST700/500-AL |
G3RV- ST700/500-D-H 24 VDC |
G3RV- ST700/500-D-H 24 VAC/VDC |
G3RV- ST700/500-D |
|---|---|---|---|---|---|
| Operate time | 11 ms max. * | 3 ms max. | 0.2 ms max. | 3 ms max. | 6 ms max. |
| Release time | 31 ms max. * | 31 ms max. * | 0.4 ms max. | 21 ms max. * | 21 ms max. * |
| Output ON voltage drop | 1.6 V (RMS) max. | - | |||
| Output ON resistance | - | 0.3 Ω max. (at 24 VDC) | |||
| Leaked current | 5 mA max. (at 200 VAC, 50/60 Hz) | 10 μA max. (at 24 VDC) | |||
| Insulation resistance | 100 MΩ min. (at 500 VDC) | ||||
| Dielectric strength | Between input and output 2,500 VAC 50/60 Hz 1 min | ||||
| Vibration resistance | 10 to 55 to 10 Hz double amplitude 0.70 mm | ||||
| Shock resistance | 300m/s2 | ||||
| Ambient operating temperature |
Storage: -30 to +100°C (with no icing or no condensation) Operating: -30 to +55°C (with no icing or no condensation) |
||||
| Ambient operating humidity |
45 to 85% RH | ||||
| Weight | Approx. 30 g | ||||
| Pollution degree | 2 | ||||
| The degree of protection by IEC60529 |
IP20 | ||||
| Rated impulse dielectric strength |
4.0 kV/III | ||||
| Load category | LC-A | DC-12 | |||
| Overload current profile | 1.5Ie 1.1Ue 5s ON, 10s OFF, 10 cycles |
||||
| Rated insulation voltage | 240 V | ||||
| MTTFd (Reference value) | 1,000 years min. | ||||
* Operate time is 1/2cycle of load power supply + 1ms, and release time is 1/2 cycle of load power supply + 1ms + 1cycle of input power supply frequency.
Approved standards
UL (File No.E41515)
| Model | Input ratings | Contact ratings |
|---|---|---|
| G3RV-ST700/500-D(-H) series | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
24 VDC 3 A (resistive load) at 25°C |
| G3RV-ST700/500-A(L) series | 12, 24 VDC 24, 48 VAC/DC 100, 110, 200, 230 VAC |
240 VAC 2 A (resistive load) at 25°C |
TÜV (File No.R50559231, EN62314)
| Model | Input ratings | Contact ratings |
|---|---|---|
| G3RV-ST700/500-D(-H) series | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
24 VDC 3 A (resistive load) |
| G3RV-ST700/500-A(L) series | 12, 24 VDC 24, 48 VAC/VDC 100, 110, 200, 230 VAC |
240 VAC 2 A (resistive load) |
PLC interface unit
Ratings / characteristices
| Rated voltage | 30 VAC/DC | |
|---|---|---|
| Rated current | 0.5 A/poles, 2 A/unit | |
| Ambient operating temperature | -40 to 55°C | |
| Vibration resistance | Destruction | 10 to 55 to 10 Hz, single amplitude 0.50 mm (double amplitude 1.0 mm) |
| Malfunction | 10 to 55 to 10 Hz, single amplitude 0.50 mm (double amplitude 1.0 mm) | |
| Shock resistance | Destruction | 300 m/s2 |
| Malfunction | 100 m/s2 | |
