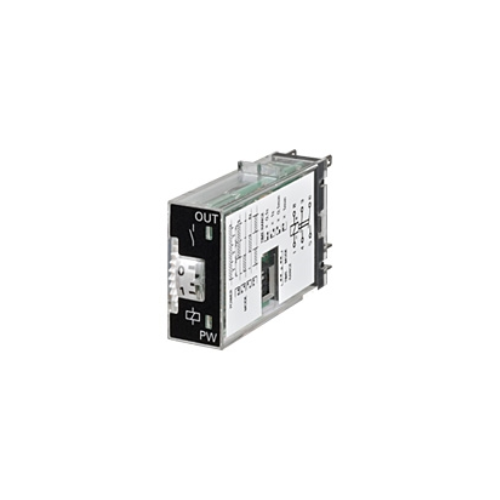

Relay thời gian Timer OMRON H3RN
-
Mã SP4113
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Sản phẩm Thiết kế Giá trị của chúng tôi Tăng giá trị cho các bảng điều khiển của bạn. Bộ hẹn giờ nhỏ gọn, đa chức năng cho ổ cắm rơ le G2R.
Relay thời gian Timer OMRON H3RN
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Relay thời gian Timer OMRON H3RN chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Relay thời gian Timer OMRON H3RN:
• Bộ hẹn giờ H3RN-[]-B tương thích với ổ cắm khối đầu cuối Push-In Plus có thiết kế màu đen, thuộc dòng bộ hẹn giờ nhỏ gọn, đa chức năng H3RN.
• Các khoảng thời gian và chế độ hoạt động tiêu chuẩn đa dạng.
• Được liệt kê UL.*
Tuân thủ các tiêu chuẩn CSA và CE Marking.
*Khi sử dụng kết hợp với ổ cắm khối đầu cuối Push-In Plus (P2RF-[]-PU).
Thông số kỹ thuật
Ratings
| Item | H3RN-1-B/H3RN-2-B | H3RN-11-B/H3RN-21-B |
|---|---|---|
| Time ranges | 0.1 s to 10 min (1 s, 10 s, 1 min, or 10 min max. selectable) |
0.1 min to 10 h (1 min, 10 min, 1 h, or 10 hrs max. selectable) |
| Rated supply voltage *2 | 24 VAC (50/60 Hz); 12, 24 VDC | |
| Pin type | Plug-in | |
| Operating mode | ON-delay, interval, flicker OFF-start, or flicker-ON start selectable by DIP switch | |
| Operating voltage range | 85% to 110% of rated supply voltage (12 VDC: 90% to 110% of rated supply voltage) *1 | |
| Reset voltage | 10% max. of rated supply voltage | |
| Power consumption | 24 VAC: Relay ON: approx. 0.8 VA 12 VDC: Relay ON: approx. 0.5 W 24 VDC: Relay ON: approx. 0.4 W |
|
| Control outputs | 3 A at 250 VAC, resistive load (cosφ = 1) (G6B-2[]14P-FD-US used (Contact materials: AgSnIn)) The minimum applicable load is 10 mA at 5 VDC (P reference value). |
|
*1. When using the H3RN in any place where the ambient temperature is more than 50°C, supply 90% to 110% of the
rated voltages (12 VDC: 95% to 110% of the rated voltage).
*2. Refer to Safety Precautions for All Times when combining the Timer with an AC 2-wire proximity sensor.
Characteristics
| Item | H3RN-1-B/H3RN-2-B | H3RN-11-B/H3RN-21-B |
|---|---|---|
| Accuracy of operating time | ±1% FS max. (1 s range: ±1%±10 ms max.) | |
| Setting error | ±15%±50 ms FS max. | |
| Reset time | Min. power-opening time: 12, 24 VDC: 0.1 s max. (including halfway reset) 24 VAC: 0.5 s max. (including halfway reset) |
|
| Influence of voltage | ±2% FS max. | |
| Influence of temperature | ±2% FS max. | |
| Insulation resistance | 100 MΩ min. (at 500 VDC) | |
| Dielectric strength | 2,000 VAC, 50/60 Hz for 1 min (between operating circuit and control output, or contacts of different poles) 1,000 VAC, 50/60 Hz for 1 min (between non-continuous contacts) |
|
| Vibration resistance | Destruction: 10 to 55 Hz, 0.75-mm single amplitude for 1 h each in 3 directions Malfunction: 10 to 55 Hz, 0.5-mm single amplitude for 10 min each in 3 directions |
|
| Shock resistance | Destruction: 980 m/s2 *1 Malfunction: 100 m/s2 |
|
| Ambient temperature | Operating: -10°C to 55°C (with no icing) Storage: -25°C to 65°C (with no icing) |
|
| Ambient humidity | Operating: 35% to 85% | |
| Life expectancy | Mechanical: 10,000,000 operations min. (under no load at 1,800 operations/h) Electrical: 100,000 operations min. (3 A at 250 VAC, resistive load at 1,800 operations/h) |
|
| Impulse withstand voltage | Between power terminals: 1 kV | |
| Noise immunity | ±1.5 kV, square-wave noise by noise simulator (pulse width: 100 ns/1 μs, 1-ns rise) | |
| Static immunity | Destruction: 8 kV Malfunction: 4 kV |
|
| Degree of protection | IP40 (Terminal screw sections are excluded.) | |
| Weight | Approx. 18 g | |
| EMC | (EMI) EN 61812-1 Emission Enclosure: EN 55011 Group 1 class A Emission AC Mains: EN 55011 Group 1 class A (EMS) EN 61812-1 Immunity ESD: IEC 61000-4-2 Immunity RF-interference: IEC 61000-4-3 Immunity Burst: IEC 61000-4-4 Immunity Surge: IEC 51000-4-5 Immunity Conducted Disturbance: IEC 61000-4-6 Immunity Voltage Dip/Interruption: IEC 61000-4-11 |
|
| Approved standards | cULus (or cURus): UL 508/CSA C22.2 No.14 *2, CSA C22.2 No.14 Conforms to EN 61812-1, IEC 60664-1 4 kV/2. |
|
*1. The destructive shock resistance test was performed on a standalone Timer.
*2. cULus (Listing): Applicable when an OMRON P2RF-[]-PU Socket is used.
cURus (Recognition): Applicable when any other socket is used.
Surrounding air temperature: 0°C to 40°C
