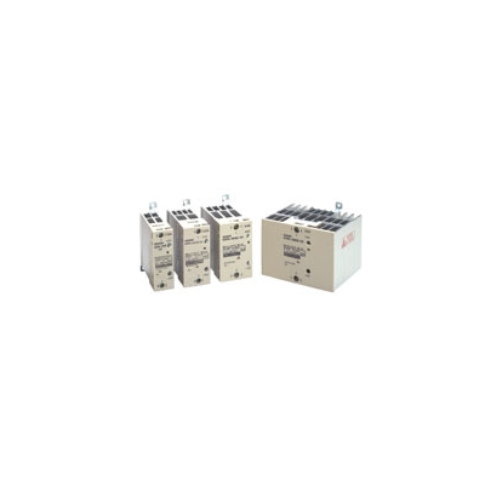

Rơ le bán dẫn OMRON G3PA
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4008
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
Rơ le cực kỳ mỏng tích hợp bộ tản nhiệt
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm
Rơ le bán dẫn OMRON G3PA
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn OMRON G3PA chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn OMRON G3PA:
• Đã đạt được sự thu nhỏ thông qua thiết kế tối ưu của bộ tản nhiệt.
• Có thể lắp đặt bằng vít hoặc trên thanh DIN.
• Lắp đặt gần nhau có thể thực hiện cho các đầu nối (trừ các mẫu G3PA-260B-VD và G3PA-450B-VD-2).
• Có thể áp dụng cho tải ba pha.
• Các cartridge thành phần nguồn có thể thay thế.
• Tuân thủ tiêu chuẩn VDE 0160 (bảo vệ ngón tay), với khả năng chịu điện áp 4.000 V giữa đầu vào và tải.
• Được chứng nhận bởi UL, CSA và VDE (cách điện tăng cường).
Thông số kỹ thuật
Thông số kỹ thuật
Ratings
Input
| Model | Rated voltage |
Operating Voltage range |
Input current impedance |
Voltage level | |
|---|---|---|---|---|---|
| Must operate voltage |
Must release voltage |
||||
| G3PA-210B-VD-X | 5 to 24 VDC | 4 to 30 VDC | 7 mA max. | 4 VDC max. | 1 VDC min. |
| G3PA-220B-VD-X | |||||
| G3PA-240B-VD | |||||
| G3PA-260B-VD | |||||
| G3PA-420B-VD | 12 to 24 VDC | 9.6 to 30 VDC | 9.2 VDC max. | ||
| G3PA-430B-VD | |||||
| G3PA-420B-VD-2 | |||||
| G3PA-430B-VD-2 | |||||
| G3PA-450B-VD-2 | |||||
Output
| Model | Rated load voltage |
Load voltage range |
Load current | Inrush current | VDRM (reference value) |
|---|---|---|---|---|---|
| G3PA-210B-VD-X | 24 to 240 VAC (50/60 Hz) |
19 to 264 VAC (50/60 Hz) |
0.1 to 10 A at 40°C | 150 A (60 Hz, 1 cycle) | 600 V (VDRM) |
| G3PA-220B-VD-X | 0.1 to 20 A at 40°C | 220 A (60 Hz, 1 cycle) | |||
| G3PA-240B-VD | 0.5 to 40 A at 40°C | 440 A (60 Hz, 1 cycle) | |||
| G3PA-260B-VD | 0.5 to 60 A at 40°C | 440 A (60 Hz, 1 cycle) | |||
| G3PA-420B-VD | 200 to 400 VAC (50/60 Hz) |
180 to 440 VAC (50/60 Hz) |
0.5 to 20 A at 30°C | 220 A (60 Hz, 1 cycle) | 1,000 V (VDRM) |
| G3PA-430B-VD | 0.5 to 30 A at 30°C | 440 A (60 Hz, 1 cycle) | |||
| G3PA-420B-VD-2 | 200 to 480 VAC (50/60 Hz) |
180 to 528 VAC (50/60 Hz) |
0.5 to 20 A at 30°C | 220 A (60 Hz, 1 cycle) | 1,200 V (VDRM) |
| G3PA-430B-VD-2 | 0.5 to 30 A at 30°C | 440 A (60 Hz, 1 cycle) | |||
| G3PA-450B-VD-2 | 0.5 to 50 A at 30°C | 440 A (60 Hz, 1 cycle) |
Refer to Engineering Data for further details.
Characteristics
| Item | G3PA- 210B- VD-X |
G3PA- 220B- VD-X |
G3PA- 240B- VD |
G3PA- 260B- VD |
G3PA- 420B -VD |
G3PA- 420B -VD-2 |
G3PA- 430B -VD |
G3PA- 430B -VD-2 |
G3PA- 450B -VD-2 |
|---|---|---|---|---|---|---|---|---|---|
| Operate time | 1/2 of load power source cycle + 1 ms max. (DC Input, -B models) | ||||||||
| Release time | 1/2 of load power source cycle + 1 ms max. (DC Input) | ||||||||
| Output ON voltage drop |
1.6 V (RMS) max. | 1.8 V (RMS) max. | |||||||
| Leakage current |
5 mA max. (at 100 VAC) 10 mA max. (at 200 VAC) |
10 mA max. (at 100 VAC) 20 mA max. (at 200 VAC) |
20 mA max. (at 400 VAC) |
20 mA max. (at 480 VAC) |
20 mA max. (at 400 VAC) |
20 mA max. (at 480 VAC) |
|||
| I2t | 260 A2s | 1,260 A2s | 260 A2s | 1,800 A2s | 1,800 A2s | 1,800 A2s | |||
| Insulation resistance |
100 MΩ min. (at 500 VDC) | ||||||||
| Dielectric strength |
4,000 VAC, 50/60 Hz for 1 min | ||||||||
| Vibration resistance |
Destruction: 10 to 55 to 10 Hz, 0.375-mm single amplitude (Mounted to DIN track) | ||||||||
| Shock resistance |
Destruction: 300 m/s2 (mounted to DIN track) | ||||||||
| Ambient temperature |
Operating: -30°C to 80°C (with no icing or condensation) Storage: -30°C to 100°C (with no icing or condensation) |
||||||||
| Certified standards |
UL (File No.E64562), CSA (File No.LR35535) VDE (Certificate No.5915, EN62314 (G3PA-2[]-VD(-X)) / No.6642 (G3PA-450B-VD-2), 40040715 (G3PA- 420B-VD(-2), G3PA-430B-VD(-2)), EN60947-4-3 (G3PA-4[]-VD)) |
||||||||
| EMC | Emission: EN55011 Group 1 Class A Immunity: EN61000-6-2 |
||||||||
| Ambient humidity |
Operating: 45% to 85% | ||||||||
| Weight | Approx. 260 g |
Approx. 340 g |
Approx. 460 g |
Approx. 900 g |
Approx. 290 g |
Approx. 290 g |
Approx. 410 g |
Approx. 410 g |
Approx. 900 g |
| MTTFd (Reference value) |
1,000 years min. | ||||||||
