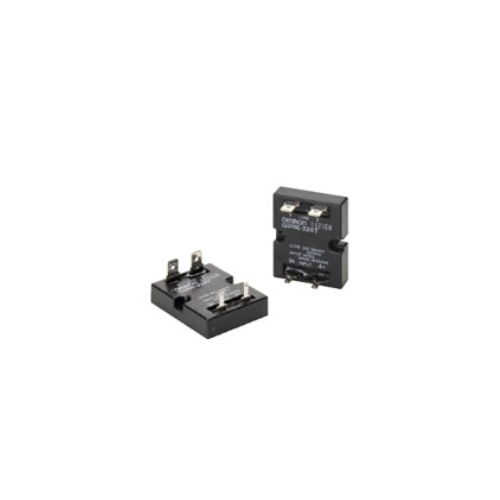

Rơ le bán dẫn OMRON G3NE
-
Mã SP4012
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Rơ le bán dẫn OMRON G3NE
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn OMRON G3NE chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn OMRON G3NE:
• Dải điện áp tải rộng: 75 đến 264 VAC. Cả tải 100 V và 200 V đều có thể được xử lý bằng cùng một mẫu.
• Sử dụng bảng mạch in nhôm nhỏ gọn và các thành phần nguồn chuyên dụng.
• Varistor tích hợp hiệu quả hấp thụ các xung điện từ bên ngoài.
• Đầu nối đầu vào nhanh #110 và kết nối đầu ra #250. (Có sẵn đầu nối đầu vào #187 và đầu nối đầu ra #250.)
• Các mẫu "-US" được chứng nhận bởi UL, CSA và IEC/EN (TÜV).
Thông số kỹ thuật
Ratings (at an Ambient Temperature of 25°C)
Input
| Rated voltage |
Operating voltage | Voltage level | Input impedance | ||
|---|---|---|---|---|---|
| Must operate | Must release | With zero cross function |
Without zero cross function |
||
| 5 VDC | 4 to 6 VDC | 4 VDC max. | 1 VDC min. | 250 Ω±20% | 300 Ω±20% |
| 12 VDC | 9.6 to 14.4 VDC | 9.6 VDC max. | 600 Ω±20% | 800 Ω±20% | |
| 24 VDC | 19.2 to 28.8 VDC | 19.2 VDC max. | 1.6 kΩ±20% | ||
Note: Each model has 5-VDC, 12-VDC, and 24-VDC input versions.
Output
| Model | Applicable load | ||||
|---|---|---|---|---|---|
| Rated load voltage |
Load voltage range |
Load current (See note 1.) |
Inrush current | ||
| With heat sink | Without heat sink | ||||
| G3NE-205T(L)(-2)-US | 100 to 240 VAC | 75 to 264 VAC | 0.1 to 5 A at 40 ° C |
0.1 to 5 A at 40 ° C |
60 A (60 Hz, 1 cycle) |
| G3NE-210T(L)(-2)-US | 0.1 to 10 A at 40 ° C (See note 2.) |
0.1 to 5 A at 40 ° C |
150 A (60 Hz, 1 cycle) |
||
| G3NE-220T(L)(-2)-US | 0.1 to 20 A at 40 ° C (See note 2.) |
0.1 to 5 A at 40 ° C |
220 A (60 Hz, 1 cycle) |
||
Note: 1. The load current varies depending on the ambient temperature. Refer to Load Current vs. Ambient Temperature
under Engineering Data for details on Data Sheet.
2. These values apply when using a dedicated heat sink or a radiation plate of specified size.
Characteristics
| Item | G3NE-2[][]T(-2)-US | G3NE-2[][]TL(-2)-US |
|---|---|---|
| Operate time | 1/2 of load power source cycle + 1 ms max. | 1 ms max. |
| Release time | 1/2 of load power source cycle + 1 ms max. | |
| Output ON voltage drop | 1.6 V (RMS) max. | |
| Leakage current | 2 mA max. (at 100 VAC) 5 mA max. (at 200 VAC) |
|
| Insulation resistance | 100 MΩ min. (at 500 VDC) | |
| Dielectric strength | 2,000 VAC, 50/60 Hz for 1 min | |
| Vibration resistance | Destruction: 10 to 55 to 10 Hz, 0.75-mm single amplitude | |
| Shock resistance | Destruction: 1,000 m/s2 | |
| Ambient temperature | Operating: -30°C to 80°C (with no icing or condensation) Storage: -30°C to 100°C (with no icing or condensation) |
|
| Ambient humidity | Operating: 45% to 85% | |
| Certified standards | UL508 File No.E64562/CSA C22.2 (No.0, No.14) File No. LR35535 TÜV R9051064 (VDE0435) (EN60950) |
|
| EMC | Emission: EN55011 Group 1 Class B Immunity: EN61000-6-2 |
|
| Weight | Approx. 37 g | |
| MTTFd (Reference value) | 1,000 years min. | |
