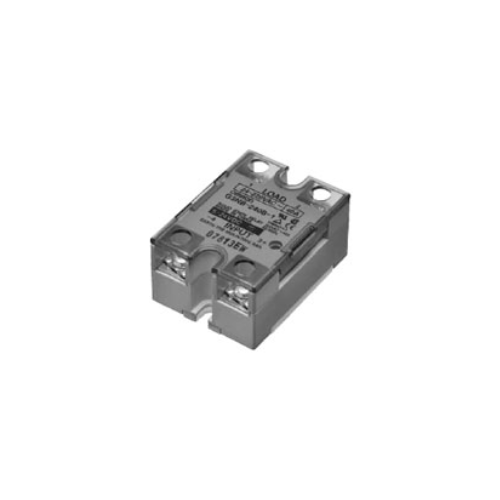

Rơ le bán dẫn OMRON G3NB
-
Mã SP4013
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Rơ le bán dẫn OMRON G3NB
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn OMRON G3NB chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn OMRON G3NB:
• Chức năng cắt không cho phép hoạt động với độ ồn thấp hơn.
• Varistor tích hợp hiệu quả hấp thụ các xung điện từ bên ngoài.
• Đèn báo hoạt động cho phép giám sát quá trình vận hành.
• Có nắp bảo vệ để tăng cường an toàn.
• Được chứng nhận bởi UL, CSA và TÜV.
Thông số kỹ thuật
Ratings
Input (at an Ambient Temperature of 25°C)
| Rated voltage | Operating voltage | Rated input current | Voltage level | |
|---|---|---|---|---|
| Operation voltage | Release voltage | |||
| 5 to 24 VDC | 4 to 32 VDC | 7 mA max. | 4 VDC max. | 1 VDC min. |
Output
| Model | Applicable load | ||||
|---|---|---|---|---|---|
| Rated load voltage |
Load voltage range |
Load current *1 | Inrush current | ||
| With heat sink *2 |
Without heat sink |
||||
| G3NB-205B-1 | 24 to 220 VAC | 19 to 286 VAC | 0.1 to 6 A (at 25°C) 5 A (at 40°C) |
0.1 to 3 A (at 40°C) | 60 A (60 Hz, 1 cycle) |
| G3NB-210B-1 | 0.1 to 15 A (at 25°C) 10 A (at 40°C) |
0.1 to 4 A (at 40°C) | 150 A (60 Hz, 1 cycle) | ||
| G3NB-220B-1 | 0.1 to 25 A (at 25°C) 20 A (at 40°C) |
220 A (60 Hz, 1 cycle) | |||
| G3NB-225B-1 | 0.1 to 25 A (at 25°C) 25 A (at 40°C) |
220 A (60 Hz, 1 cycle) | |||
| G3NB-240B-1 | 0.1 to 40 A (at 25°C) 40 A (at 40°C) |
0.1 to 6 A (at 40°C) | 410 A (60 Hz, 1 cycle) | ||
| G3NB-275B-1 | 1 to 90 A (at 25°C) 75 A (at 40°C) |
1 to 7 A (at 40°C) | 800 A (60 Hz, 1 cycle) | ||
| G3NB-290B-1 | 1 to 110 A (at 25°C) 90 A (at 40°C) |
900 A (60 Hz, 1 cycle) | |||
*1. The load current varies depending on the ambient temperature. Refer to Load Current vs. Ambient Temperature under
Engineering Data.
*2. When an OMRON Heat Sink (refer to Options) or a heat sink of the specified size is used.
The values at 25°C are the maximum load currents.
Characteristics
| Item | G3NB- | ||||||
|---|---|---|---|---|---|---|---|
| 205B-1 | 210B-1 | 220B-1 | 225B-1 | 240B-1 | 275B-1 | 290B-1 | |
| Operate time | 1/2 of load power source cycle + 1 ms max. | ||||||
| Release time | 1/2 of load power source cycle + 1 ms max. | ||||||
| Output ON voltage drop | 1.6 V (RMS) max. | ||||||
| Leakage | 5 mA max. (at 100 VAC), 10 mA max. (at 200 VAC) | ||||||
| Insulation resistance | 100 MΩ min. (at 500 VDC) | ||||||
| Dielectric strength | 2,500 VAC, 50/60 Hz for 1 min | ||||||
| Vibration resistance | Destruction: 10 to 55 to 10 Hz, 0.35-mm single amplitude (0.7-mm double amplitude) | ||||||
| Shock resistance | Destruction: 1,000 m/s2 | ||||||
| Ambient temperature | Operating: -30 to 80°C (with no icing or condensation) Storage: -30 to 100°C (with no icing or condensation) |
||||||
| Ambient humidity | Operating: 45% to 85% | ||||||
| Weight | Approx. 60 g | Approx. 80 g | Approx. 110 g | ||||
