Rơ le bán dẫn I/O OMRON G3R-IO
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4026
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
Rơ le trạng thái rắn với đầu nối cắm có hình dạng giống như rơ le nguồn G2R-1-S.
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm

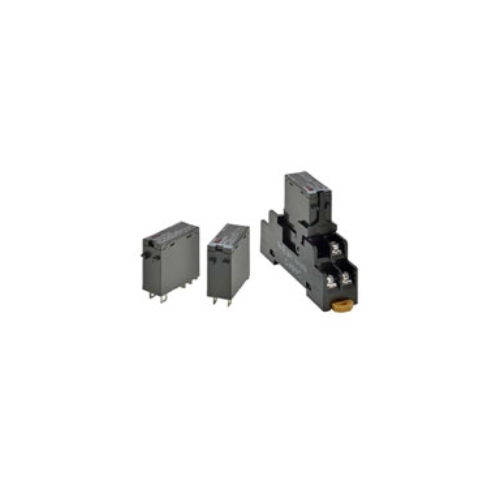

Rơ le bán dẫn I/O OMRON G3R-IO
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn I/O OMRON G3R-IO chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn I/O OMRON G3R-IO :
• Giảm công việc đi dây đến 60% khi kết hợp với ổ cắm Push-In Plus P2RF-05-PU (theo các phép đo thực tế của OMRON).
• Các rơ le trạng thái rắn I/O này có thể được lắp đặt vào các đầu nối I/O G70A của OMRON.
• Dòng sản phẩm bao gồm các mô-đun đầu vào cho tải vi mô và các mô-đun đầu ra cho tải tiêu chuẩn.
• Được chứng nhận bởi UL, CSA và EN (chứng nhận TÜV) (các mẫu -UTU).
Thông số kỹ thuật
Thông số kỹ thuật
Ratings
Input Modules for Microloads
Input Side
| Model | Rated voltage | Operating voltage |
Input current | Must-operate voltage |
Must-release voltage |
|---|---|---|---|---|---|
| G3R-IAZR1SN-UTU | 100 to 240 VAC | 60 to 264 VAC | 15 mA max. | 60 VAC max. | 20 VAC min. |
| G3R-IDZR1SN-UTU | 5 VDC | 4 to 6 VDC | 8 mA max. | 4 VDC max. | 1 VDC min. |
| G3R-IDZR1SN-UTU | 12 to 24 VDC | 6.6 to 32 VDC | 6.6 VDC max. | 3.6 VDC min. | |
| G3R-IDZR1SN-1-UTU | 5 VDC | 4 to 6 VDC | 4 VDC max. | 1 VDC min. | |
| G3R-IDZR1SN-1-UTU | 12 to 24 VDC | 6.6 to 32 VDC | 6.6 VDC max. | 3.6 VDC min. |
Output Side
| Model | Load voltage | Load current |
|---|---|---|
| G3R-IAZR1SN-UTU | 4 to 32 VDC | 0.1 to 100 mA |
| G3R-IDZR1SN-UTU | ||
| G3R-IDZR1SN-UTU | ||
| G3R-IDZR1SN-1-UTU | ||
| G3R-IDZR1SN-1-UTU |
Output Modules for Standard Loads
Input Side
| Model | Rated voltage | Operating voltage |
Input current |
Must-operate voltage |
Must-release voltage |
|---|---|---|---|---|---|
| G3R-OA202SZN-UTU | 5 to 24 VDC | 4 to 32 VDC | 15 mA max. (at 25°C) |
4 VDC max. | 1 VDC min. |
| G3R-OA202SLN-UTU | |||||
| G3R-ODX02SN-UTU | 8mA max. | ||||
| G3R-OD201SN-UTU |
Output Side
| Model | Load voltage | Load current *1 | Surge withstand current |
|---|---|---|---|
| G3R-OA202SZN-UTU | 75 to 264 VAC | 0.05 to 2 A *2 | 30 A (60 Hz, 1 cycle) |
| G3R-OA202SLN-UTU | |||
| G3R-ODX02SN-UTU | 4 to 60 VDC | 0.01 to 2 A *2 | 8 A (10 ms) |
| G3R-OD201SN-UTU | 40 to 200 VDC | 0.01 to 1.5 A *2 | 8 A (10 ms) |
*1. Depends on the ambient temperature. Refer to the reference data Load Current vs. Ambient Temperature Rating on
Data Sheet for details.
*2. The minimum current value is for a temperature of 10°C or higher.
I/O External Display
Lineup includes Input Modules and Output Modules.
The I/O Module classification and AC/DC classification are also indicated in the markings on top of the Relay.
| Marking | Specifications |
|---|---|
| AC IN | Input Modules for Microloads, AC input |
| DC IN | Input Modules for Microloads, DC input |
| AC OUT | Output Modules for Standard Loads, AC output |
| DC OUT | Output Modules for Standard Loads, DC output |
Characteristics
Input Modules for Microloads
| Model | G3R-IAZR1SN-UTU | G3R-IDZR1SN-UTU | G3R-IDZR1SN-1-UTU |
|---|---|---|---|
| Operation time | 20 ms max. | 0.1 ms max. | 15 ms max. |
| Release time | |||
| Response frequency | 10 Hz | 1 kHz | 10 Hz |
| Output ON voltage drop | 1.6 V max. | ||
| Leakage current | 5 μA max. | ||
| Insulation resistance | 100 MΩ min. between I/O | ||
| Dielectric strength | 4,000 VAC for 1 min. between I/O | ||
| Vibration resistance | 10 to 55 to 10 Hz, 0.75-mm single amplitude (1.5-mm double amplitude) | ||
| Shock resistance | 1,000 m/s2 | ||
| Storage temperature | -30 to 100°C (with no icing) | ||
| Ambient operating temperature | -30 to 80°C (with no icing) | ||
| Ambient operating humidity | 45% to 85% | ||
| Weight | Approx. 18 g | ||
| MTTFd (Reference value) | 1,000 years min. | ||
Output Modules for Standard Loads
| Model | G3R-OA202SZN-UTU | G3R-OA202SLN-UTU | G3R-ODX02SN-UTU | G3R-OD201SN-UTU |
|---|---|---|---|---|
| Operation time | 1/2 load power supply cycle + 1 ms max. |
1 ms max. | ||
| Release time | 1/2 load power supply cycle + 1 ms max. | 2 ms max. | ||
| Response frequency | 20 Hz | 100 Hz | ||
| Output ON voltage drop | 1.6 V max. | 2.5 V max. | ||
| Leakage current | 1.5 mA max. | 1 mA max. | ||
| Insulation resistance | 100 MΩ min. between I/O | |||
| Dielectric strength | 4,000 VAC for 1 min. between I/O | |||
| Vibration resistance | 10 to 55 to 10 Hz, 0.75-mm single amplitude (1.5-mm double amplitude) | |||
| Shock resistance | 1,000 m/s2 | |||
| Storage temperature | -30 to 100°C (with no icing) | |||
| Ambient operating temperature |
-30 to 80°C (with no icing) | |||
| Ambient operating humidity |
45% to 85% | |||
| Weight | Approx. 18 g | |||
| MTTFd (Reference value) | 1,000 years min. | |||
Accessories (Order Separately)
Socket Characteristics
| Model | Rated carry current |
Dielectric strength | nsulation resistance * |
Remarks |
|---|---|---|---|---|
| P2RF-05-PU | 10 A | Between contact terminals of same polarity: 1,000 VAC for 1 min |
1,000 MΩ min. | |
| Between coil and contact terminals: 4,000 VAC for 1 min | ||||
| P2RFZ-05(-E) | 10 A | Between contact terminals of same polarity: 1,000 VAC for 1 min |
1,000 MΩ min. | |
| Between coil and contact terminals: 4,000 VAC for 1 min | ||||
| P2R-05P | 10 A | Between contact terminals of same polarity: 1,000 VAC for 1 min |
1,000 MΩ min. | |
| Between coil and contact terminals: 4,000 VAC for 1 min | ||||
| P2R-057P | 10 A | Between contact terminals of same polarity: 1,000 VAC for 1 min |
1,000 MΩ min. | |
| Between coil and contact terminals: 5,000 VAC for 1 min | ||||
| P2R-05A | 10 A | Between contact terminals of same polarity: 1,000 VAC for 1 min |
1,000 MΩ min. | |
| Between ground terminals: 1,500 VAC for 1 min | ||||
| Between coil and contact terminals: 4,000 VAC for 1 min |
* The insulation resistance was measured with a 500-VDC insulation resistance meter at the same places as those used for
measuring the dielectric strength.
