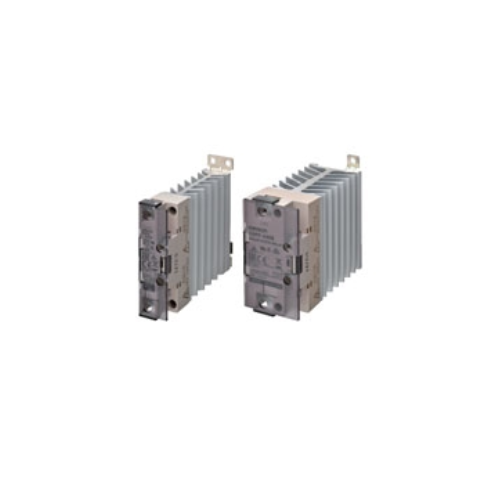

Rơ le bán dẫn 1 pha OMRON G3PE
Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
-
Mã SP4004
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Mô tả ngắn:
Rơ le trạng thái rắn nhỏ gọn, có thiết kế mỏng với bộ tản nhiệt. Các mẫu không có điểm cắt không cho nhiều ứng dụng khác nhau.
BẠN CẦN HỖ TRỢ?
Mô tả sản phẩm
Rơ le bán dẫn 1 pha OMRON G3PE
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Rơ le bán dẫn 1 pha OMRON G3PE chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Rơ le bán dẫn 1 pha OMRON G3PE:
• Tuân thủ tiêu chuẩn RoHS.
• Có mẫu không có điểm cắt không.
• Bảo vệ quá áp với khả năng chịu điện áp cao hơn cho dòng điện đầu ra. (Kiểm tra của OMRON)
• Nhỏ gọn với thiết kế mỏng.
• Lắp đặt trên thanh DIN hoặc bằng vít.
• Tuân thủ tiêu chuẩn UL, CSA và EN (chứng nhận TÜV).
Thông số kỹ thuật
Thông số kỹ thuật
Certification
UL508, CSA22.2 No.14, and EN60947-4-3
Ratings
Input (at an Ambient Temperature of 25°C)
| Model | Rated voltage | Operating voltage range |
Rated input current |
Voltage level | |
|---|---|---|---|---|---|
| Must operate voltage | Must release voltage | ||||
| G3PE-[][][]B | 12 to 24 VDC | 9.6 to 30 VDC | 7 mA max. | 9.6 VDC max. | 1.0 VDC max. |
| G3PE-[][][]BL | 15 mA max. | ||||
Output
| Model | G3PE- 215B(L) |
G3PE- 225B(L) |
G3PE- 235B(L) |
G3PE- 245B(L) |
G3PE- 515B(L) |
G3PE- 525B(L) |
G3PE- 535B(L) |
G3PE- 545B(L) |
|---|---|---|---|---|---|---|---|---|
| Rated load voltage |
100 to 240 VAC (50/60 Hz) | 200 to 480 VAC (50/60 Hz) | ||||||
| Load voltage range |
75 to 264 VAC (50/60 Hz) | 180 to 528 VAC (50/60 Hz) | ||||||
| Applicable load current * |
0.1 to 15 A (at 40 °C) |
0.1 to 25 A (at 40 °C) |
0.5 to 35 A (at 25 °C) |
0.5 to 45 A (at 25 °C) |
0.1 to 15 A (at 40 °C) |
0.1 to 25 A (at 40 °C) |
0.5 to 35 A (at 25 °C) |
0.5 to 45 A (at 25 °C) |
| Inrush current resistance |
150 A (60 Hz, 1 cycle) |
220 A (60 Hz, 1 cycle) |
440 A (60 Hz, 1 cycle) |
150 A (60 Hz, 1 cycle) |
220 A (60 Hz, 1 cycle) |
440 A (60 Hz, 1 cycle) |
||
| Permissible I2t (reference value) |
121A2s | 260A2s | 1,260A2s | 128A2s | 1,350A2s | 6,600A2s | ||
| Applicable load (resistive load) |
3 kW (at 200 VAC) |
5 kW (at 200 VAC) |
7 kW (at 200 VAC) |
9 kW (at 200 VAC) |
6 kW (at 400 VAC) |
10 kW (at 400 VAC) |
14 kW (at 400 VAC) |
18 kW (at 400 VAC) |
* The applicable load current depends on the ambient temperature. For details, refer to Load Current vs. Ambient
Temperature in Engineering Data on Data Sheet.
Characteristics
| Model | G3PE -215B |
G3PE -225B |
G3PE -235B |
G3PE -245B |
G3PE -215BL |
G3PE -225BL |
G3PE -235BL |
G3PE -245BL |
|---|---|---|---|---|---|---|---|---|
| Operate time | 1/2 of load power source cycle + 1 ms max. | 1 ms max. | ||||||
| Release time | 1/2 of load power source cycle + 1 ms max. | |||||||
| Output ON voltage drop | 1.6 V (RMS) max. | |||||||
| Leakage current | 10 mA max. (at 200 VAC) | |||||||
| Insulation resistance | 100 MΩ min. (at 500 VDC) | |||||||
| Dielectric strength | 2,500 VAC, 50/60 Hz for 1 min | |||||||
| Vibration resistance | 10 to 55 to10 Hz, 0.375-mm single amplitude (0.75-mm double amplitude) (Mounted to DIN track) |
|||||||
| Shock resistance | Destruction: 294 m/s2 (Mounted to DIN track) | |||||||
| Ambient storage temperature |
- 30 to 100 °C (with no icing or condensation) | |||||||
| Ambient operating temperature |
- 30 to 80 °C (with no icing or condensation) | |||||||
| Ambient operating humidity |
45% to 85% | |||||||
| Weight | Approx. 240 g | Approx. 400 g | Approx. 240 g | Approx. 400 g | ||||
| Model | G3PE -515B |
G3PE -525B |
G3PE -535B |
G3PE -545B |
G3PE -515BL |
G3PE -525BL |
G3PE -535BL |
G3PE -545BL |
|---|---|---|---|---|---|---|---|---|
| Operate time | 1/2 of load power source cycle + 1 ms max. | 1 ms max. | ||||||
| Release time | 1/2 of load power source cycle + 1 ms max. | |||||||
| Output ON voltage drop | 1.8 V (RMS) max. | |||||||
| Leakage current | 20 mA max. (at 480 VAC) | |||||||
| Insulation resistance | 100 MΩ min. (at 500 VDC) | |||||||
| Dielectric strength | 2,500 VAC, 50/60 Hz for 1 min | |||||||
| Vibration resistance | 10 to 55 to10 Hz, 0.375-mm single amplitude (0.75-mm double amplitude) (Mounted to DIN track) |
|||||||
| Shock resistance | Destruction: 294 m/s2 (Mounted to DIN track) | |||||||
| Ambient storage temperature |
- 30 to 100 °C (with no icing or condensation) | |||||||
| Ambient operating temperature |
- 30 to 80 °C (with no icing or condensation) | |||||||
| Ambient operating humidity |
45% to 85% | |||||||
| Weight | Approx. 240 g | Approx. 400 g | Approx. 240 g | Approx. 400 g | ||||
