Cầu đấu rơ le G70D-VSOC16 OMRON
-
Mã SP4092
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Khối đầu ra 16 điểm dễ sử dụng, tiết kiệm không gian.
Cầu đấu rơ le G70D-VSOC16 OMRON
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Cầu đấu rơ le G70D-VSOC16 OMRON chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Cầu đấu rơ le G70D-VSOC16 OMRON
-

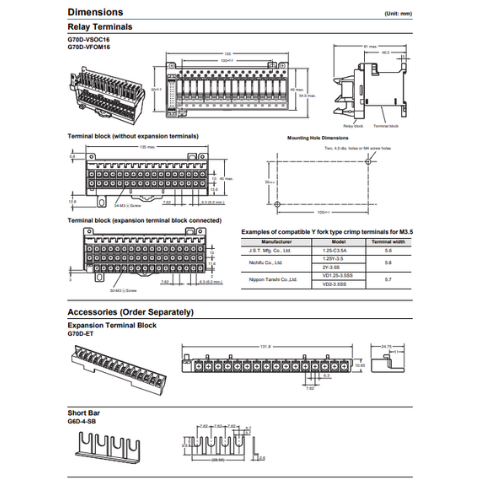

Khối đầu cuối mỏng, kích thước chỉ 135 × 40 mm (R × S).
-
Tiếp điểm độc lập và thanh nối ngắn giúp dễ dàng thực hiện kết nối chung.
-
Có thể gắn thêm khối đầu cuối mở rộng để kết nối các đường dây nguồn.
-
Hỗ trợ các đầu cốt dạng ngạnh M3.5 (với chiều rộng đầu cuối tối đa 6,2 mm).
-
Cơ chế cần gạt cho phép lắp đặt và tháo rơ-le dễ dàng mà không cần dụng cụ.
-
Có sẵn các mẫu rơ-le cơ học và rơ-le MOSFET công suất.
-
Tích hợp đèn báo hoạt động.
-
Có thể kết hợp với đầu cuối I/O DRT2-OD32ML để kết nối DeviceNet hoặc đầu nối SRT2-VOD16ML để kết nối CompoBus/S.
-
Diode tích hợp hấp thụ xung cuộn dây.
-
Có thể lắp đặt trên thanh DIN hoặc bằng vít.
Thông số kỹ thuật
Ratings
Relay Specifications
The following specifications apply to G6D Relays mounted in a G70D Relay Terminal and not the G6D Relay itself.
Coil Ratings (per G6D Relay)
| Rated voltage | 24 V DC |
|---|---|
| Rated current | 10.5 mA |
| Coil resistance | 2,880 Ω |
| Must-operate voltage | 70% max. of rated voltage |
| Must release voltage | 10% min. of rated voltage |
| Max. voltage | 130% of rated voltage |
| Power consumption | Approx. 200 mW |
Note: 1. The must-operate voltage is 75% or less of the rated voltage if the relay is mounted upside down.
2. Rated current and coil resistance were measured at a coil temperature of 23° C with a tolerance of ±10%.
3. Operating characteristics were measured at a coil temperature of 23° C.
4. The maximum allowable voltage is the maximum value of the allowable voltage range for the relay coil operating
power supply. There is no continuous allowance.
5. The rated current includes the terminal’s LED current.
Contact Ratings (per G6D Relay)
| Load | Resistive load (cosφ = 1) | |
|---|---|---|
| Rated load | 3 A at 250 V AC, 3 A at 30 V DC | |
| Rated carry current | 5 A *1 | |
| Max. switching voltage | 250 V AC, 30 V DC | |
| Max. switching current | 5 A | |
| Max. switching capacity (reference value) |
1,250 VA, 150 W | |
| Min. permissible load (reference value) *1 |
5 V DC, 1 mA | |
| Endurance | Electrical | 100,000 operations min. (under and at the rated load at 1,800 operations/h) |
| Mechanical | 20,000,000 operations min. (at 18,000 operations/h) | |
*1. Up to 5 A can be carried when 8 or fewer outputs are ON.
*2. This value is for a switching frequency of 120 times per minute.
Power MOSFET Relay Specifications
The following values apply to G3DZ Relays mounted in a G70D Output Block and not the G3DZ Relay itself.
Input (per G3DZ Power MOSFET Relay)
| Rated voltage | 24 V DC | |
|---|---|---|
| Operating voltage | 19.2 to 28.8 V DC | |
| Voltage level | Must-operate | 19.2 V DC max. |
| Must release | 1 V DC min. | |
| Input impedance | 4 kΩ±20% | |
| Rated current | 8.2 mA±20% | |
Note: The rated current includes the current consumption of the operation indicator.
Output (per G3DZ Power MOSFET Relay)
| Load voltage | 3 to 264 V AC, 3 to 125 V DC |
|---|---|
| Load current | 100 μA to 0.3 A |
| Inrush current | 6 A (10 ms) |
Characteristics
| Item | G70D-VSOC16 | G70D-VFOM16 |
|---|---|---|
| Relay outputs | Power MOSFET Relay outputs | |
| Contact configuration | 16 points (SPST-NO × 16) | |
| Contact structure | Single | --- |
| Contact resistance | 100 mΩ max. *1 | --- |
| Isolation method | --- | Photocoupler |
| Must-operate time | 10 ms max. *2 | 10 ms max. |
| Release time | 10 ms max. *2 | 15 ms max. |
| Output ON-resistance | --- | 2.4 Ω max. |
| Open-circuit leakage current | --- | 10 μA max. (at 125 V DC) |
| Max. switching frequency | Mechanical: 18,000 operations/h Rated load: 1,800 operations/h |
--- |
| Insulation resistance | 100 MΩ min. (at 500 V DC) | |
| Dielectric strength | 2,000 V AC for 1 min between coil and contact |
2,000 V AC for 1 min between input and output terminals |
| Noise immunity | Power input (normal mode): 600 V for 10 min with a pulse width of 100 ns to 1 μs Power input (common mode): 1.5 kV for 10 min with a pulse width of 100 ns to 1 μs Input cable (coiling): 1.5 kV for 10 min with a pulse width of 100 ns to 1 μs Unit body (coiling): 600 V for 10 min with a pulse width of 100 ns to 1 μs |
|
| Vibration resistance | Destruction: 10 to 55 to 10 Hz, 0.5-mm amplitude (1.0-mm double) Malfunction: 10 to 55 to 10 Hz, 0.375-mm amplitude (0.75-mm double) |
|
| Shock resistance | Destruction: 300 m/s2, Malfunction: 100 m/s2 | |
| Operating voltage range | 24 V DC +10%/-15% | |
| Current consumption | Approx. 170 mA at 24 V DC *3 | Approx. 125 mA at 24 V DC *4 |
| Cable length | Between block and controller: 5 m max. (reference value for AWG28) Between block and external device: Dependent on load |
|
| LED color | Operation indicator: orange | |
| Coil surge absorber | Diode (600 V, 1 A) | |
| Ambient temperature | Operating: -25 to 55°C (with no icing or condensation) | |
| Ambient humidity | Operating: 45% to 85% | |
| Mounting strength | No damage when 49 N pull load was applied for 1 s in all directions (except for 9.8 N in direction of rail) |
|
| Terminal strength | Tightening torque: 0.78 to 118 N·m Pull strength: 49 N for 1 min |
|
| Weight *5 | Approx. 280 g | |
Note: These values are initial values.
*1. Measurement: 1 A at 5 V DC
*2. Ambient temperature: 23°C
*3. Current consumption is when all points are ON and includes G6D Relay coil current but does not include any external
load current.
*4. Current consumption is when all points are ON and includes G3DZ input current but does not include any external load
current.
*5. The Unit weighs approximately 315 g with the Expansion Terminal Block mounted.
