Cầu đấu rơ le G70D-SOC08 OMRON
-
Mã SP4091
-
Thương hiệu
-
Xuất xứJAPAN
-
Bảo hành12 THÁNG
Cấu đấu rơ le G70D-SOC08 OMRON
Công ty TNHH Ngân Anh Phát chuyên cung cấp dòng sản phẩm Cấu đấu rơ le G70D-SOC08 OMRON chính hãng xuất xứ Japan tại thị trường Việt Nam.
Đặc điểm nổi bật của Cấu đấu rơ le G70D-SOC08 OMRON
-
Rơ-le đầu cuối có kích thước chỉ 68 × 80 × 44 mm (R × C × S, khi lắp thẳng đứng).
-
Tiếp điểm độc lập và thanh nối ngắn giúp kết nối chung dễ dàng.
-
Có thể kết nối chung bằng thanh nối ngắn trên mẫu G70D-SOC08.
-
Không cần dụng cụ để tháo rơ-le, giúp việc thay thế rơ-le trở nên dễ dàng hơn bao giờ hết.
-
Nắp che đầu cuối đi kèm ngăn ngừa sốc điện.
-
Tích hợp đèn báo trạng thái hoạt động.
-
Diode tích hợp hấp thụ xung cuộn dây.
-
Có thể lắp đặt trên thanh DIN hoặc bằng vít.

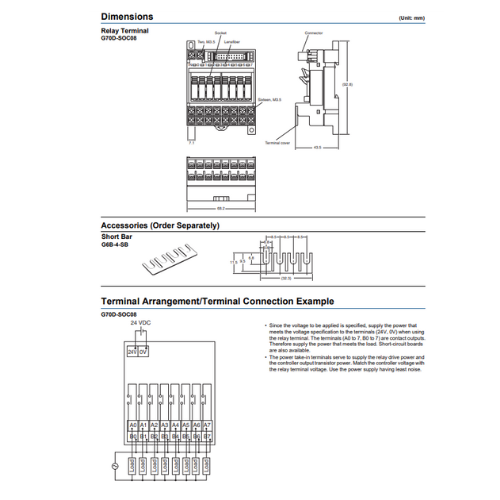

Thông số kỹ thuật
Ratings
Relay Specifications (G6D Relay)
The following specifications apply to G6D Relays mounted in a G70D Relay Terminal and not the G6D Relay itself.
Coil Ratings (per G6D Relay)
| Rated voltage | 24 V DC |
|---|---|
| Rated current | 10.5 mA |
| Coil resistance | 2,880 Ω |
| Must-operate voltage | 70% max. of rated voltage |
| Must release voltage | 10% min. of rated voltage |
| Max. voltage | 130% of rated voltage |
| Power consumption | Approx. 200 mW |
Note: 1. The must-operate voltage is 75% or less of the rated voltage if the relay is mounted upside down.
2. Rated current and coil resistance were measured at a coil temperature of 23° C with a tolerance of ±10%.
3. Operating characteristics were measured at a coil temperature of 23° C.
4. The maximum allowable voltage is the maximum value of the allowable voltage range for the relay coil operating
power supply. There is no continuous allowance.
5. The rated current includes the terminal’s LED current.
Contact Ratings (per G6D Relay)
| Load | Resistive load (cosφ = 1) | |
|---|---|---|
| Rated load | 5 A at 250 V AC, 5 A at 30 V DC | |
| Rated carry current | 5 A | |
| Max. switching voltage | 250 V AC, 30 V DC | |
| Max. switching current | 5 A | |
| Max. switching capacity (reference value) |
1,250 VA, 150 W | |
| Min. permissible load (reference value) * |
10 mA at 5 V DC | |
| Endurance | Electrical | 70,000 operations min. (under and at the rated load at 1,800 operations/h) |
| Mechanical | 20,000,000 operations min. (at 18,000 operations/h) | |
* This value is for a switching frequency of 120 times per minute.
Characteristics
| Model | G70D-SOC08 | |
|---|---|---|
| Classification | Relay outputs | |
| Contact configuration | 8 points (SPST-NO × 8) | |
| Contact structure | Single | |
| Contact resistance *1 | 100 mΩ max. | |
| Must-operate time *2 | 10 ms max. | |
| Release time *2 | 10 ms max. | |
| Max. switching frequency |
Mechanical | 18,000 operations/h |
| Rated load | 1,800 operations/h | |
| Insulation resistance | 100 MΩ min. (at 500 V DC) | |
| Dielectric strength |
Between coil and contact | 2,000 V AC for 1 min between coil and contact |
| Between contacts of same polarity |
750 V AC for 1 min | |
| Between contacts of different polarity |
1,500 V AC for 1 min | |
| Vibration resistance |
Destruction | 10 to 55 to 10 Hz, 0.5-mm amplitude (1.0-mm double) |
| Malfunction | 10 to 55 to 10 Hz, 0.5-mm amplitude (1.0-mm double) | |
| Shock resistance |
Destruction | 300 m/s2 |
| Malfunction | 100 m/s2 | |
| Noise immunity |
Power input (normal mode) | 600 V for 10 min with a pulse width of 100 ns to 1 μs |
| Power input (common mode) | 1.5 kV for 10 min with a pulse width of 100 ns to 1 μs | |
| Input cable (coiling) | 1.5 kV for 10 min with a pulse width of 100 ns to 1 μs | |
| Unit body (coiling) | 600 V for 10 min with a pulse width of 100 ns to 1 μs | |
| Operating voltage range | 24 V DC +10%/-15% | |
| Current consumption *3 | Approx. 170 mA at 24 V DC | |
| Cable length | Between block and controller | 5 m max. (reference value for AWG28) |
| Between block and external device |
Determine appropriate length for the connected load. | |
| LED indicator color | Orange | |
| Coil surge absorber | Diode | |
| Ambient operating temperature | -10 to 55°C | |
| Ambient storage temperature | 35% to 85% | |
| Ambient operating humidity | -20 to 65°C | |
| Mounting strength | No damage when 49 N pull load was applied for 1 s in all directions (except for 9.8 N in direction of rail) |
|
| Terminal strength |
Tightening torque | 9.8 N·m |
| Pull strength | 49 N for 1 min | |
| Weight | Approx. 145 g | |
Note: These values are initial values.
*1. Measurement: 1 A at 5 V DC
*2. Ambient temperature: 23°C
*3. The current consumption is the value when all points are ON and includes the G6D Relay coil current.
