Cảm Biến Lưu Lượng Omron E8FC Series

Cảm Biến Lưu Lượng Omron E8FC Series

  • Mã số
    3412
  • Thương hiệu
    OMRON
  • Bảo hành
    12 THÁNG
  • Hãng sản xuất
    OMRON
  • Số lượng
  • Nếu bạn có thắc mắc hay biết thêm nhiều sản phẩm khác, vui lòng liên hệ (+84) 02513 857 563

Đánh giá:
  • Giá
    Liên hệ
  • VAT
    đã bao gồm
  • Thông tin sản phẩm

    CẢM BIẾN LƯU LƯỢNG OMRON E8FC SERIES

    IoT Flow Sensors

    Công ty Ngân Anh Phát chuyên phân phối và cung cấp các dòng sản phẩm Cảm biến lưu lượng Dòng E8FC chính hãng từ nhà sản xuất Omron xuất xứ Japan tại thị trường Việt Nam.

    Đặc điểm và tính năng chính của dòng Cảm biến E8FC :

    - Công nghệ đa cam.

    - Màn hình LED có độ sáng cao cho khả năng hiển thị tốt ngay trong các vị trí tối.

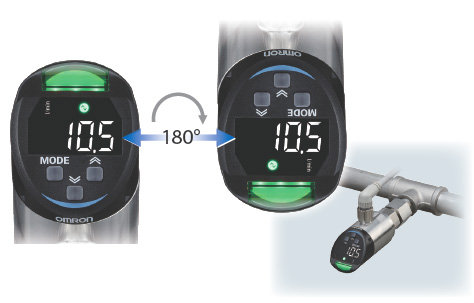

    - Màn hình có thể xoay 180 °.

    CAM_BIEN_LUU_LUONG_OMRON_-_2

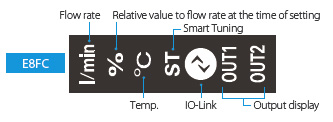

    - Hiển thị theo đơn vị dễ hiểu có thể chuyển đổi thành các đơn vị khác để hiển thị.

    CAM_BIEN_LUU_LUONG_OMRON_-_1









    - Điều chỉnh góc theo vị trí lắp, góc điều chỉnh lên đến 330 °

    - Sau khi gắn vào bộ đổi nguồn, bạn có thể điều chỉnh góc màn hình để dễ nhìn.

    - Nhỏ gọn và tiết kiệm không gian.

    Kích thước của dòng E8FC :

    KICH_THUOC_CAM_BIEN_E8FC









  • Thông số kỹ thuật
    Model PNP (COM2) E8FC-25D
    PNP (COM3) E8FC-25T
    NPN E8FC-25
    Applicable
    diameter
    Nominal diameter B 3/8" 1/2" 3/4" 1"
    Nominal diameter A 10 A 15 A 20 A 25 A
    Applicable fluid The fluid must not corrode the material of the wetted part (for example, water or a fluid whose conductivity is equivalent to that of water).
    Permissible pressure *1 10 MPa
    Flow rate
    monitoring
    *2
    Rated flow rate range 0.6 to 14 l/min 1 to 30 l/min 1.5 to 60 l/min 2 to 100 l/min
    Inner diameter setting (10 A, 15 A, 20 A, 25 A)
    Display range 0 to 16 l/min 0 to 33 l/min 0 to 66 l/min 0 to 110 l/min
    Zero cutting flow rate *3 0.6 l/min 1 l/min 1.5 l/min 2 l/min
    Display resolution (l/min) 0.1/1 (Selectable)
    Flow rate monitoring
    response time
    Control output: 1.0, 2.5, 5, 10, 30, 60 s
    Flow rate monitoring
    precision
    ± (7.0% + 2.0% F.S.) or less
    Flow rate repeatability / F.S.
    (prescribed for each
    response time)
    1 s: ±3.5%, 2.5 s: ±2.5%, 5 s: ±1.6%, 10 s: ±1%, 30 s: ±0.8%, 60 s: ±0.6%
    Ambient temperature
    characteristics *4
    ±1.0% F.S./10°C
    Hysteresis Variable
    Temperature
    monitoring
    *5
    Temperature monitoring
    rated range
    0 to 85°C
    Temperature monitoring
    precision
    ±2.5°C
    Temperature repeatability ±0.5°C
    Control
    output
    judgment
    (selectable)
    Standard mode Judge if the measured value is the threshold value or more (or less).
    Window mode Judge if the measured value is within the upper and lower limits.
    Display method Numerical value indication: 4-digit 7-segment white LED with inverting function
    Status indicators: The content of indication is selectable from green, orange, red, and OFF.
    Output indicator: OUT1 operation (orange), OUT2 operation (orange)
    Unit indicator: l/min (White), % (White), °C (White), ST (White)
    Communication indicator: Lighting when communications are in progress (green)
    Delay setting 1 to 9999 ms (Select a function from invalid, ON delay, OFF delay, and one-shot.)
    Connection method M12, 4-pole connector type
    Output ch1
    (selectable)
    Control output Flow rate control output (N.O./N.C.)
    E8FC-25D/-25T: PNP
    E8FC-25: NPN
    30 VDC or less, Class 2, 100 mA max., residual voltage 1 V or less
    Pulse output 1/ 10/ 100/1000 l
    Output ch2
    (selectable)
    Control output Flow rate control output (N.O./N.C.) / temperature control output (N.O./N.C.)
    E8FC-25D/-25T: PNP
    E8FC-25: NPN
    30 VDC or less, Class 2, 100 mA max. residual voltage 1 V or less
    Analog current output *7 Flow rate analog output /temperature analog output
    Current output 4 to 20 mA (maximum load resistance 350Ω or less)
    (Display value ± 2% of F.S.)
    Pulse output 1/ 10/ 100/1000 l
    External input Smart tuning, One-point tuning,
    short-circuit current 1.5 mA or less, input time 20 ms or more
    IO-Link IO-Link specification Ver 1.1
    Baud rate E8FC-25D: COM2 (38.4kbps)
    E8FC-25T: COM3 (230.4Kbps)
    Data length PD Size: 6 byte
    OD Size: 1 byte (M-sequence type: TYPE_2_V)
    Minimum cycle time E8FC-25D (COM2): 3.2 ms
    E8FC-25T(COM3): 2.0 ms
    Power
    supply
    Power supply voltage 15 to 30 VDC (including 10% ripple (p-p)), Class 2
    Power consumption 2,880 mW or less
    (When power supply voltage is 30 V, current consumption must be 96 mA or less.
    When power supply voltage is 15 V, current consumption must be 192 mA or less.)
    Protection circuit Power supply reverse connection protection, output short-circuit protection, and output reverse connection protection
    Environment
    resistance
    Ambient temperature
    range
    -20 to 80°C in operation and storage, respectively (no condensation)
    Applicable fluid
    temperature
    0 to 85°C (no icing on the pipe surface)
    Ambient humidity range 35 to 85%RH in operation and storage, respectively (no condensation)
    Withstand voltage 500 VAC 50/60 Hz 1min
    Vibration resistance
    (destruction)
    10 to 2000 Hz, double amplitude 1.5 mm, 2 hours in X/Y/Z direction each
    Shock
    resistance
    (destruction)
    500 m/s2, three times in X/Y/Z direction each
    Protective structure IP67
    Pollution degree 3
    Altitude 2,000 m or less
    Installation place Indoor
    Materials Wetted part Detecting unit: SUS304L, O-ring: FKM
    Other than wetted part Head: PPSU, display unit: PES, button: PBT, chassis: SUS304L, nut: SUS304
    Weight Approx. 190 g
    Accessories • Ferrite core x 1 (TDK's Model ZCAT1 730-0730A)
    • User's manual (Japanese, English, and Chinese), one each
    • Compliance sheet
    • Index list
