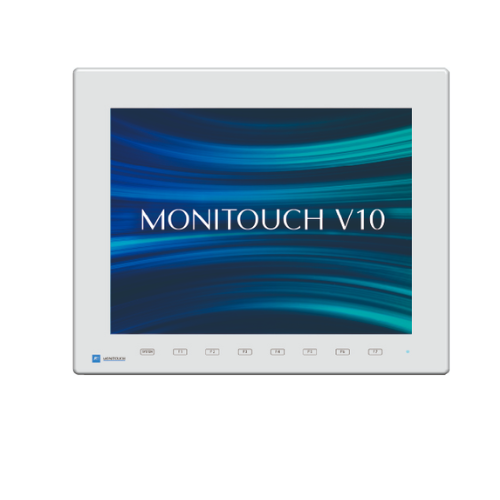

Màn hình HMI V1015iS FUJI ELECTRIC

Giá bán :
Liên hệ
Số lượng :
Tình trạng :
Còn hàng
LIÊN HỆ
Chia sẻ:
  • Xuất xứ
    JAPAN
  • Bảo hành
    12 THÁNG
BẠN CẦN HỖ TRỢ?

Chat với chúng tôi:

skypengananhphat  zalongananhphat

Tư vấn - Hỗ trợ : (7h45 - 17h)

(+84) 2513 857 563

Email: Sales@ngananhphat.com

Màn hình HMI V1015iS FUJI ELECTRIC

Công ty Ngân Anh Phát chuyên cung cấp dòng sản phẩm Màn hình HMI V1015iS FUJI ELECTRIC chính hãng tại thị trường Việt Nam.

Đặc điểm chính của Màn hình HMI V1015iS FUJI ELECTRIC

  • Xử lý tốc độ cao với CPU lõi tứ cho phép vận hành ổn định và hiệu suất giao tiếp ngay cả trên màn hình tải cao
  • Thiết bị lưu trữ tiên tiến (eMMC) giảm thời gian khởi động/chuyển dữ liệu và công sức lao động
  • Kích thước cắt và chức năng của bảng điều khiển Hoàn toàn tương thích với dòng V hiện có

Thông số kỹ thuật

Item V1015iS V1015iSD
Power
Supply		 Rated Voltage 100~240V AC 24V DC
Permissible
Range of Voltage		 -15%,+10％ ±10％
Permissible
Momentary Power
Failure		 Within 20ms(100VAC or higher) Within 1ms
Power Consumption(Max. Rating) 76VA or less 38W or less
Rush Current 56A or less, 3ms(Ambient temperture 25°C) 29A or less, 12ms(Ambient temperature 25°C)
Insulation Resistance   Between AC external terminal and FG: 500V DC, 10M or more
Between DC external terminal and FG: 500V DC, 10M or more
Physical
Environment		 Operating Ambient
Temperature		 0～40°C *1
Operating Ambient
Humidity		 85%RH or less (without dew condensation, max. wet-bulb temperature 39°C or lower)*1
Operating Altitude 2,000m or less
Operating
Atmosphere		 No exposure to corrosive gas or conductive dust
Storage Ambient
Temperature		 -10～50°C *1
Storage Ambient
Humidity		 85%RH or less (without dew condensation, max. wet-bulb temperature 39°C or lower) *1
Pollution Degree 2
Mechanical
Operating
Conditions		 Resistance
to Oscillation		 JIS B 3502 (IEC61131-2) compliant
Vibration frequency 5 to 9Hz, Half amplitude: 3.5mm, 9 to 150Hz,
Constant acceleration: 9.8m/s2 (1G)
X, Y, Z 3 directions 10 times each
Resistance
to Shock		 JIS B 3502 (IEC61131-2) compliant
Peak acceleration: 147m/s2 (15G), X,Y,Z 3 directions, 3 times each (18 times in total)
Electric
Operating
Conditions		 Resistance
to Noise		 Noise voltage:1,500Vp-p,
pulse width:1μs,
pulse rise time : 1ns
(by noise simulator)		 Noise voltage:1,000Vp-p,
pulse width:1μs,
pulse rise time : 1ns
(by noise simulator)
Resistance to Static
Discharge		 IEC61000-4-2 compliant, Contact: 6kV, air: 8kV
Installation
Conditions		 Grounding Grounding resistance: Less than 100, FG/SG separation
Structure Protection structure: Front case: IP66, Type 4X/13*2 (when water-proof gasket is used),
Rear case: IP20
Installation method: panel mounting
Cooling System Natural air cooling
Dimensions
W*H*D (mm)		 382.8 × 312.8 × 79.2
Panel Cutout
W*H (mm)		 369.4(+0.5/-0)×299.4(+0.5/-0)
Weight
(display only)		 Approx. 3.7kg
Case Color Front case, Surface sheet: Light gray / Black (black model)
Rear case: Light gray
Material PBT+GF30 resin
  • *1 Use at a wet-bulb temperature of 39°C or less because higher temperatures may cause failure.
  • *2 DC products only.

Performance Specifications

Item V1015iS V1015iSD
Screen Memory (FROM） 256MB
Backup Memory (SRAM) 900KB
Display Display Device TFT color
Resolution 1024×768
Display Size 15.0inches
Display Colors 16.77 million colors *3
Backlight LED
Backlight Life Approx. 100,000 hours
Touch Switch Type Analog resistance film
Function Switch Quantity 8
External Interface D-Sub 9-pin
(CN1)		 RS-232C/RS-422/RS-485
Asynchronous, Data length: 7, 8 bits Parity: Even, odd, none
Stop bit: 1, 2 bits
Baud rate: 4800, 9600, 19200, 38400. 57600, 76800, 115200, 187500*4 bps
Modular 8-pin
(MJ1/MJ2)		 RS-232C/RS-485 (2-wire type)
Asynchronous, Data length: 7, 8 bits Parity: Even, odd, none
Stop bit: 1, 2 bits
Baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps
Ethernet 1CH *5 IEEE802.3(10BASE-T)/IEEE802.3u(100BASE-TX)/
IEEE802.3ab(1000BASE-T) compliant, Compatible with Auto-MDIX
Wireless LAN *6 IEEE802.11b/g/n compliant (2.4GHz band)
SD Card Compatible with 1CH SD/SDHC/SDXC card (max. 2TB), Class10, UHS-I
USB Type A(Ver.3.0) 1CH,Type mini-B(Ver.2.0) 1CH
Sound Output 1CH
Clock Backup Period 5 years (Ambient temperature 25°C)
Calendar Accuracy Gap ±90 sec. per month (Ambient temperature 25°C, When the battery is backed up)
Standard CE・UKCA *7 EN61000-6-2,EN61000-6-4
UL・cUL *7 UL61010-1/UL61010-2-201(E313548)、ANSI/UL121201/CSA C22.2 No.213 *8
KC Compatible
Radio Act *6 *7 MIC(Japan), FCC(USA), ISED(Canada), RE/UKCA(Europe), KC(South Korea)
Classification Standard
*7 *9 *10		 Nippon Kaiji Kyokai (NK), Lloyd's Register of Shipping (LR), American Bureau of Shipping (ABS),
Det Norske Veritas (DNV)
  • *3 For displaying pictures, 3D parts, video, and RGB input (excluding high-speed mode) only. Other parts are displayed in 65,536 colors.
  • *4 Only for Siemens MPI
  • *5 2CH for extended wired LAN products
  • *6 Wireless LAN compatible products only
  • *7 DC products only.
  • *8 Scheduled to be compliant in June 2023
  • *9 Excluding wireless LAN compatible products
  • *10 Scheduled to be compliant in October 2023
