Rơ le nhiệt, cấu tạo chức năng và ứng dụng

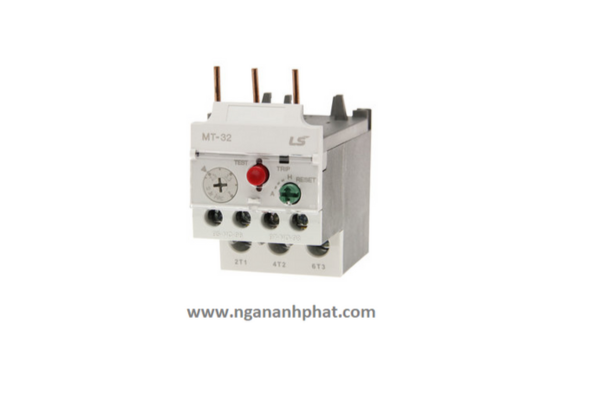

1. Rơ le nhiệt là gì?

  Rơ le nhiệt điện là một thiết bị bảo vệ quá tải trong hệ thống điện, đặc biệt phổ biến trong các ứng dụng công nghiệp để bảo vệ động cơ điện. Rơ le nhiệt điện hoạt động dựa trên nguyên lý giãn nở của kim loại khi gặp nhiệt độ cao, giúp ngắt mạch khi dòng điện vượt quá mức an toàn.

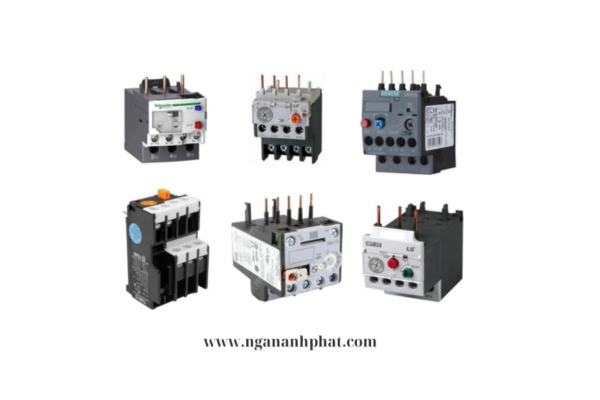

2. Khái niệm cơ bản về rơ le nhiệt

  Rơ le nhiệt hoạt động dựa trên nguyên lý giãn nở vì nhiệt của vật liệu, thường là kim loại hoặc chất lỏng. Khi nhiệt độ tăng lên, vật liệu sẽ giãn nở, gây ra sự chuyển động cơ học. Chuyển động này tác động lên bộ phận tiếp điểm, thực hiện việc ngắt hoặc đóng mạch điện.

  Rơ le nhiệt không chỉ có vai trò quan trọng trong công nghiệp mà còn xuất hiện trong các ứng dụng dân dụng hàng ngày như tủ lạnh, máy giặt, và nhiều thiết bị gia dụng khác. Nhờ vào khả năng tự động hóa trong việc duy trì nhiệt độ an toàn, rơ le nhiệt đã trở thành một phần không thể thiếu trong các hệ thống điện hiện đại.

| Tham khảo thêm:

• Rơ le là gì? Cấu tạo và nguyên lý hoạt động
• Rơ le điện là gì? Cấu tạo ứng dụng và nguyên lý hoạt động
• Rơ le trạng thái rắn, phân loại và lợi ích

3. Cấu tạo của rơ le nhiệt và ý nghĩa về các thông số

  Rơ le nhiệt là thiết bị dẫn mạch điện vào trong hệ thống và bảo vệ để tránh tình trạng quá tải hay tăng lên đột ngột gây ra nguy hiểm cho người sử dụng. Dưới đây là một vài thông tin về thiết bị điện dân dụng này mà bạn nên tham khảo.

Cấu tạo rơ le nhiệt

  Rơ le nhiệt được cấu tạo đơn giản với các bộ phận chính gồm:

• Đòn bẩy có trong rơ le nhiệt.
• Tiếp điểm thường đóng được ký hiệu là NC.
• Tiếp điểm thường mở viết tắt là NO.
• Vít chỉnh ngăn dòng điện tác động.
• Thanh lưỡng kim của rơ le.
• Dây đốt nóng có trong rơ le.
• Cần gạt rơ le.
• Nút phục hồi được kí hiệu là reset.

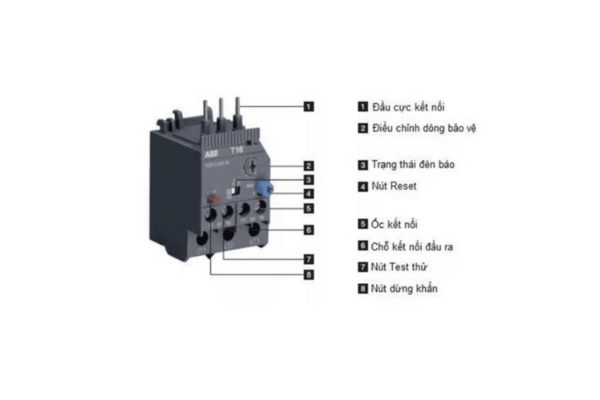

  Giả dụ, cấu tạo của thiết bị rơ le nhiệt hãng ABB bao gồm một tiếp điểm đóng, mở.

• Tiếp điểm NC: Rơ le nhiệt khi quá tải thì tiếp điểm NC sẽ mở, bộ phận này thường được mắc nối tiếp với mạch điều khiển và mọi người có thể hiểu là cuộn hút contactor.
• Tiếp điểm NO: Rơ le nhiệt khi quá tải tiếp điểm NO sẽ đóng thường được ứng dụng để kết nối với đèn hoặc còi báo động khi có sự cố xảy ra.

Ý nghĩa của các thông số

Thiết bị điện dân dụng rơ le nhiệt được thiết kế nhỏ gọn, tinh xảo. Bên cạnh dải lưỡng kim thì replay còn sở hữu các bộ phận quan trọng khác như:

• Cài đặt dải khuếch đại: Đây là một núm xoay giúp thiết lập dòng định mức của động cơ. Người dùng có thể ứng dụng cái này để cài đặt dòng điện nằm giữa giới hạn trên hoặc dưới.Phần cuối: Là các đầu cuối được ký hiệu là L1, L2 và L3. Bộ phận này được gắn vào contactor để cung cấp động cơ kết nối với tiếp điểm T1, T2 hoặc T3 …
• Nút reset: Được hiểu là nút đặt lại của rơ le nhiệt để giúp mọi người có thể đặt lại cũng như xóa lỗi.
• Lựa chọn đặt lại rơ le thủ công hoặc tự động: Phụ thuộc vào việc đặt thủ công hoặc tự động để thiết bị có thể hoạt động.
• Liên lạc phụ trợ: Bộ phận này báo hiệu hiệu và ngắt kết nối để đóng cắt dây contactor trực tiếp khi phát hiện ra tình trạng rò dòng điện.
• Nút kiểm tra: Sẽ giúp người dùng kiểm tra dây điều khiển của rơ le nhiệt một cách chính xác nhất.

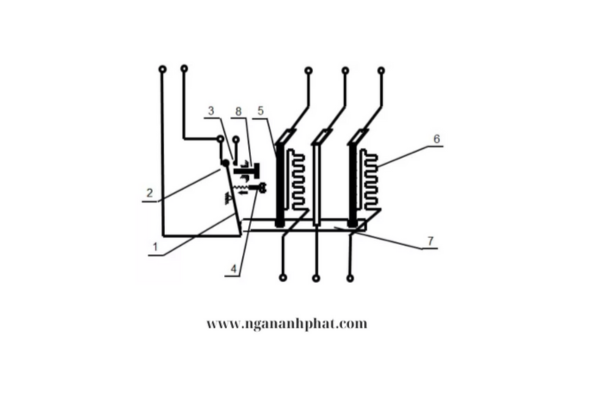

Chú thích:
  1. Đòn bẩy
  2. Tiếp điểm thường đóng (NC)
  3. Tiếp điểm thường mở (NO)
  4. Vít chỉnh dòng điện tác động
  5. Thanh lưỡng kim
  6. Dây đốt nóng
  7. Cần gạt
  8. Nút phục hồi (Reset)

4. Nguyên lý hoạt động của rơ le nhiệt

  Cơ chế hoạt động của rơ le nhiệt là khi dòng điện quá tải hoặc thiết bị điện thông minh hay thông thường hoạt động liên tục sẽ sản sinh ra một nhiệt lượng rất lớn tác động lên thanh kim loại. Điều này sẽ làm replay có hiện tượng bị giãn nở, hở mao mạch và đồng thời ngắt điện để hạn chế mức độ nguy hiểm khi mọi người sử dụng.
  Quá trình này sẽ khiến dòng điện có sự thay đổi đột ngột nên nhiệt độ sẽ tác động trực tiếp lên thanh kim loại. Đặc biệt trong thành phần cấu tạo thì miếng kim loại đóng vai trò vô cùng quan trọng để thiết bị hoạt động hiệu quả.

5. Ứng dụng của rơ le nhiệt trong công nghiệp

  Rơ le nhiệt được ứng dụng rộng khắp trong các ngành công nghiệp như tự động hóa, sản xuất, khai thác, xây dựng, nông nghiệp, truyền tải điện,... Công dụng chính của thiết bị là giám sát vận hành hệ thống điện, nhận diện các vị trí quá tải nhiệt và đưa ra phương án ngắt mạch thích hợp để hạn chế thiệt hại.

  Bên cạnh đó, relay nhiệt còn được sử dụng trong hệ thống điện dân dụng với mục đích bảo vệ nhiệt cho các thiết bị điện như máy bơm, bình nước nóng, nồi cơm,...

Qua bài viết trên, có lẽ các bạn và Quý khách hàng đã có thể hiểu hơn về Rơ le nhiệt, cấu tạo và nguyên lý hoạt động của Rơ le nhiệt. Bài viết có thể có một vài thiếu xót rất mong nhận được sự góp ý từ mọi người thông qua phần bình luận bên dưới. Ngân Anh Phát xin chân thành cảm ơn.
