Màn Hình HMI là gì ? Tính năng và Ứng dụng của HMI trong Tự động hoá

Thứ hai, 29/06/2020, 09:37 GMT+7

Màn hình HMI là gì ?

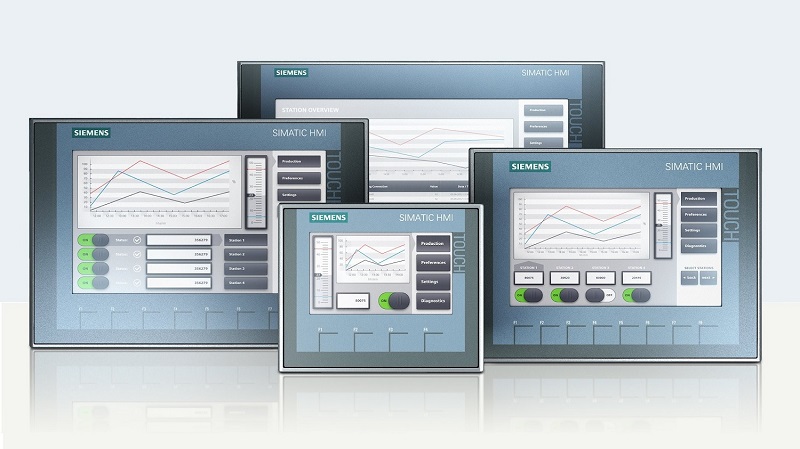

HMI (Human-Machine Interace) là màn hình giao diện người dùng kết nối người vận hành với bộ điều khiển cho một hệ thống công nghiệp.

MAN-HINH-HMI-SIEMENS

    Màn hình HMI cho phép các nhà khai thác giao diện trực tiếp với hệ thống mà họ giám sát. Nó cung cấp một cái nhìn tổng quan về trạng thái hệ thống tự động và kiểm soát trực tiếp hoạt động của nó. Một màn hình đồ họa HMI có thể được lập trình để hiển thị thông tin điều khiển và trạng thái quan trọng cho người vận hành. Hình ảnh, biểu tượng, âm thanh và màu sắc đều có thể được HMI sử dụng để thể hiện trực quan các điều kiện hoạt động khác nhau. Và nhiều HMI triển khai công nghệ màn hình cảm ứng để tương tác người dùng với các yếu tố hiển thị trên màn hình.



Dưới đây là một vài lợi ích khác mà HMI cung cấp bằng cách giao tiếp liền mạch với hệ thống điều khiển dựa trên PLC:

Xem thêm : Bộ lập trình PLC là gì ?

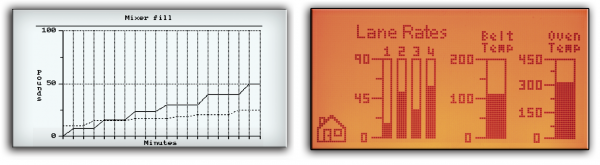

Biểu đồ đường / thanh - Hiển thị giá trị quá trình thời gian thực theo thời gian với biểu đồ đường hoặc biểu đồ thanh.

bieu-do-hien-thi-hmi

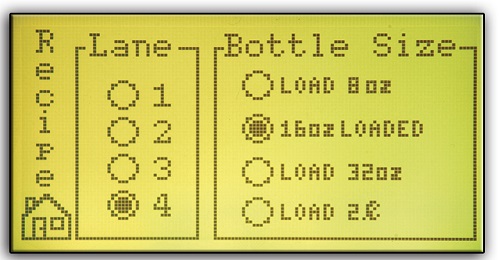

Chức năng thay đổi công thức tính - Thay đổi nhiều thông số vận hành chỉ bằng một cú nhấp chuột. Các nút công thức chuyển nhiều giá trị từ các thanh ghi nguồn PLC sang các thanh ghi đích PLC và / hoặc từ bảng công thức sang các thanh ghi đích PLC.

chuc-nang-recipe-tren-hmi

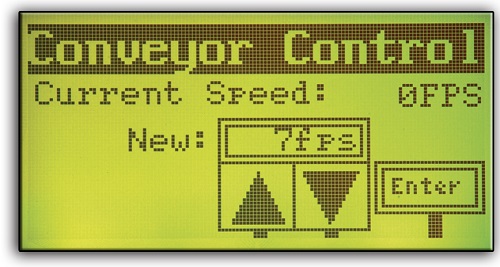

Nhập dữ liệu - Dễ dàng thay đổi các biến quy trình bằng bàn phím số bật lên trên màn hình hoặc bằng mũi tên tăng / giảm.

hien-thi-du-lieu-hmi

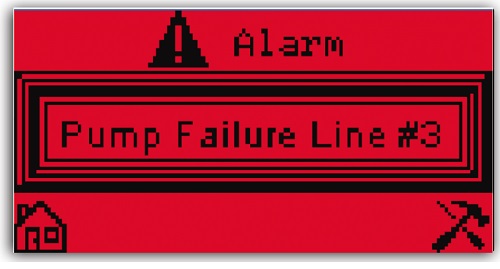

Báo động - Xem chỉ dẫn lỗi với các mô tả chi tiết hỗ trợ khắc phục sự cố.

hien-thi-bao-loi-hmi















Truyền thông - HMI cũng cung cấp các kênh liên lạc để dễ dàng tải lên / tải xuống các chương trình, giao tiếp PLC và mạng công nghiệp.

Các tính năng nâng cao

- Các HMI tiên tiến hơn cũng có thể cung cấp khả năng email để HMI có thể gửi email dữ liệu quan trọng cho bạn, chức năng máy chủ web để bạn có thể đăng nhập vào HMI từ mọi nơi trên thế giới, ghi nhật ký dữ liệu để bạn có thể ghi lại dữ liệu sản xuất để tham khảo trong tương lai và các ứng dụng di động cho điện thoại thông minh của bạn để bạn có thể kiểm tra sản xuất trong khi di chuyển.

HMI được sử dụng trong tất cả các ngành như:

  • Ô tô
  • Thiết bị điện tử
  • Năng lượng
  • Đồ ăn và đồ uống
  • Chế tạo
  • Quân đội
  • Y khoa
  • Dầu khí
  • Quyền lực
  • Tái chế
  • Rô bốt
  • Nước và nước thải

Các hãng Màn hình HMI được sử dụng nhiều : Siemens, Mitsubishi, Delta, Weintek, Omron, Panasonic, Proface, Schneider,v.v...

Download Phần mềm lập trình HMI các hãng tại đây.
