Hướng Dẫn Sử Dụng Thước Panme Và Cách Đọc Giá Trị Đo Chính Xác

Thước Panme: Từ A Đến Z - Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

I. THƯỚC PANME LÀ GÌ?

     Thước Panme (hay còn gọi là Panme đo) tên tiếng anh là Micrometer, là một dụng cụ đo lường sử dụng chủ yếu trong các ứng dụng đo đường kính trong - đường kính ngoài, kích thước nhỏ đòi hỏi độ chính xác cao. Với tính năng đặc biệt của mình, dụng cụ này có vai trò đặc biệt quan trọng trong nhiều lĩnh vực: gia công cơ khí, kiểm định chất lượng, sản xuất, chế tạo máy,...

     Cùng Ngân Anh Phát tìm hiểu rõ hơn về loại dụng cụ đo thú vị này trong bài viết này nhé.

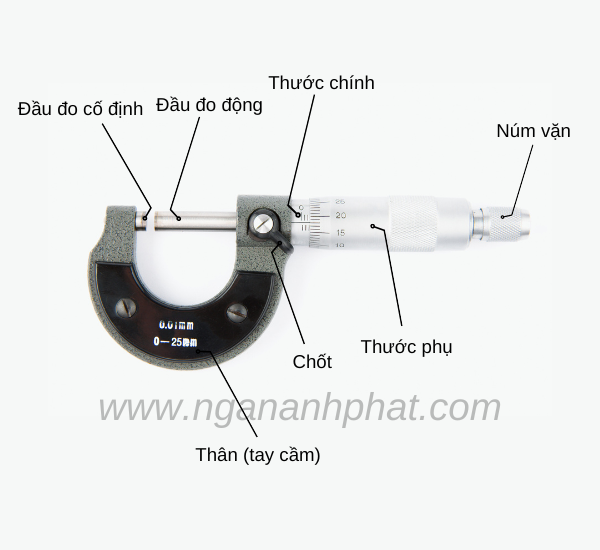

1. Cấu tạo của thước Panme

    Thước panme đến từ các thương hiệu khác nhau có thể có thiết kế và tính năng riêng biệt, nhưng sẽ (về thiết kế và cấu tạo) vẫn bao gồm những đặc điểm cơ bản sau:

2. Độ chính xác của thước Panme

     Thước Panme có khả năng đo lường với độ chính xác rất cao với độ chính xác nằm trong khoảng từ 0.01mm đến 0.001mm (Đối với đơn vị mm). Với những phép đo yêu cầu độ chính xác lên đến phần ngàn hoặc đòi hỏi những tiêu chuẩn nghiệm ngặt về đo lường, Panme hoàn toàn có thể đáp ứng được yêu cầu từ người sử dụng.

     Các bộ phận bên trong được thiết kế - chế tạo chính xác và chắc chắn, cùng với các đầu đo được làm từ vật liệu bền bỉ (thường được chế tạo từ thép không gỉ) cho phép nó chịu được những tác động (áp lực) từ môi trường xung quanh mà không làm sai lệch kết quả đo. Độ chính xác của thước Panme làm cho nó trở thành công cụ lý tưởng để kiểm tra chất lượng sản phẩm trong sản xuất, từ đo đường kính của các chi tiết nhỏ đến kiểm tra độ dày của vật liệu. Thước Panme đảm bảo rằng các phép đo luôn đúng và đáng tin cậy.

3. Các loại thước Panme

     Thước Panme có nhiều loại khác nhau, mỗi loại có những đặc trưng riêng, cũng như phục vụ cho các mục đích đo lường khác nhau. Sự đa dạng này giúp người dùng có thể chọn loại thước Panme phù hợp nhất cho công việc của mình. Sau đây, chúng ta hãy cùng nhau tìm hiểu một số loại thước Panme phổ biến nhé!

Phân loại theo chức năng

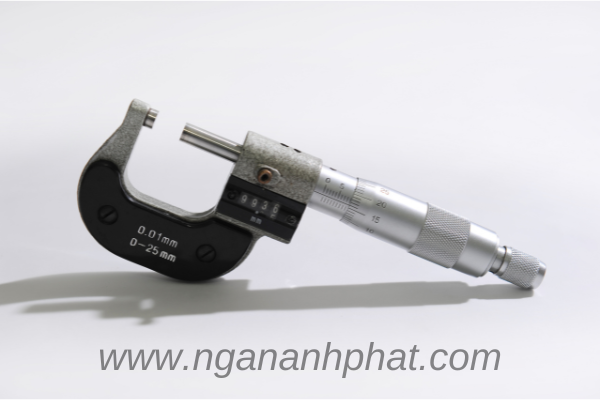

a. Panme đo ngoài:

   Đây là loại Panme phổ biến nhất, được sử dụng để đo kích thước bên ngoài của vật thể như đường kính hoặc chiều dày.

Đặc điểm: Có đầu đo phẳng, cho phép kẹp chặt và đo chính xác các bề mặt bên ngoài.

b. Panme đo trong:

   Loại panme này được thiết kế để đo các kích thước bên trong của vật thể, như đường kính lỗ hoặc kính thước của các ống.

Đặc điểm: Có đầu đo nhỏ và nhọn, giúp tiếp cận và đo được các bề mặt bên trong một cách chính xác.

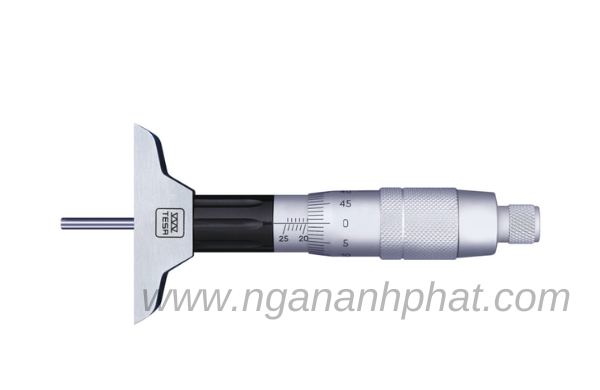

c. Panme đo chiều sâu:

    Loại Panme này dùng trong các trường hợp đo rãnh, lỗ, khe có hình dạng phức tạp mà hai loại Panme ở trên không thể đo được.

 Đặc điểm: Panme đo chiều sâu có thiết kế khá đặc biệt với mặt đo có dạng nửa tròn và nằm cùng phía với đầu đo.

Phân loại theo cách hiển thị kết quả đo

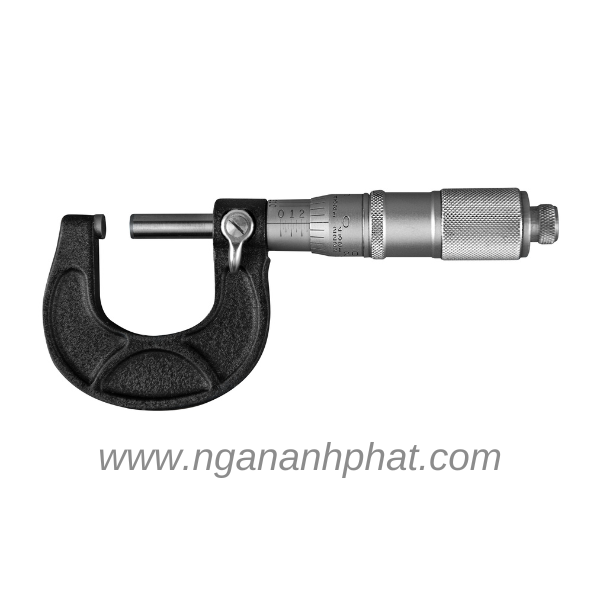

a. Panme cơ khí:

   Kết quả đo trên Panme cơ khí được thể hiện thông qua các vạch chia trên thước chính và thước phụ.

Đặc điểm: Thường có độ chính xác tốt nhưng yêu cầu người dùng phải đọc kết quả từ thang đo một cách thủ công.

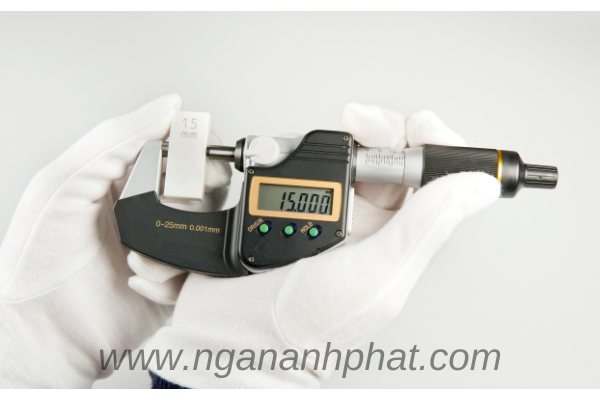

b. Panme điện tử:

   Là loại Panme sử dụng màn hình kỹ thuật số để hiển thị kết quả đo.

Đặc điểm: Cung cấp độ chính xác cao hơn và dễ đọc hơn so với loại Panme thông thường. Nhiều loại Panme điện tử còn có tính năng tự động tính toán và lưu trữ dữ liệu, điều đó sẽ hỗ trợ rất nhiều cho người dùng trong việc đo lường.

   Ngoài những loại thước Panme kể trên, vẫn còn một số loại thước khác như Panme đo chiều sâu, đo độ dày và các loại Panme chuyên dụng khác.

II. HƯỚNG DẪN SỬ DỤNG THƯỚC PANME CHÍNH XÁC

    Để đọc được kết quả đo chính xác trên Panme, đòi hỏi người sử dụng phải biết cách thao tác, cách đo theo đúng tiêu chuẩn kỹ thuật, cũng như hướng dẫn từ nhà sản xuất. Nghe qua thì có vẻ rất phức tạp, có cách nào để giúp mọi thứ trở nên đơn giản và dễ dàng và thân thiện hơn với người sử dụng không. Cùng Ngân Anh Phát tìm hiểu các bí quyết nằm ở phần tiếp theo của bài viết này nhé.

1. Lưu ý trước khi sử dụng

• Trước khi sử dụng: Vệ sinh kỹ và sạch bằng vải mềm, khô, đảm bảo không có bụi bẩn hoặc dầu mỡ bám lên bề mặt tiếp xúc của thước và vật cần đo.
• Kiểm tra độ chính xác: Đo một vật có kích thước chuẩn (khối chuẩn - hay còn gọi là căn mẫu) để so sánh với kết quả hiển thị trên thước. Nếu có sai lệch, cần hiệu chỉnh lại.
• Kiểm tra các bộ phận cơ khí: Đảm bảo các bộ phận như trục quay, đai ốc, khóa... hoạt động trơn tru, không bị kẹt.

2. Cách cầm Panme đúng kỹ thuật

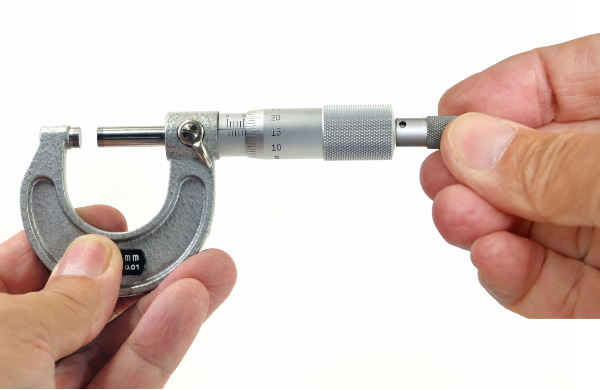

a. Tư thế cầm thước

• Tay trái: Cầm phần thân thước, cố định thước để tạo sự ổn định.
• Tay phải: Vặn núm xoay để điều chỉnh đầu đo, đảm bảo lực tác dụng đều và vừa đủ.

b. Lưu ý

   Vị trí của thước và vật đo:

• Đường tâm: Đường tâm của hai đầu đo phải trùng với trục chính của vật cần đo.
• Vị trí đo: Xác định đúng vị trí cần đo (Chọn vị trí đo) và lặp lại thao tác đo nhiều lần để tăng độ chính xác.

   Khi đo, tránh cầm thước quá chặt hoặc quá lỏng để không ảnh hưởng đến kết quả đo.

3. Các phương pháp đo

a. Đo ngoài

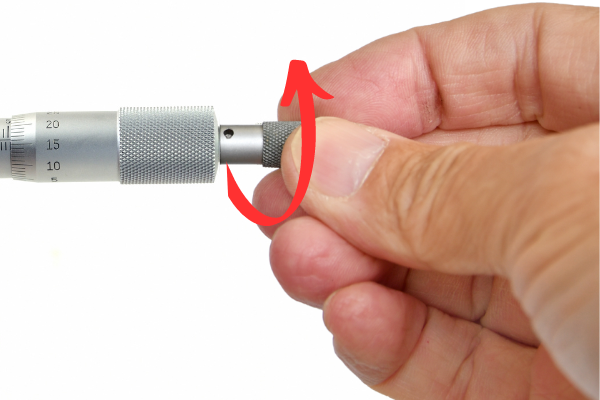

- Xoay núm vặn để mở rộng khoảng cách giữa hai đầu đo cho đến khi có đủ khoảng trống để kẹp vật cần đo.

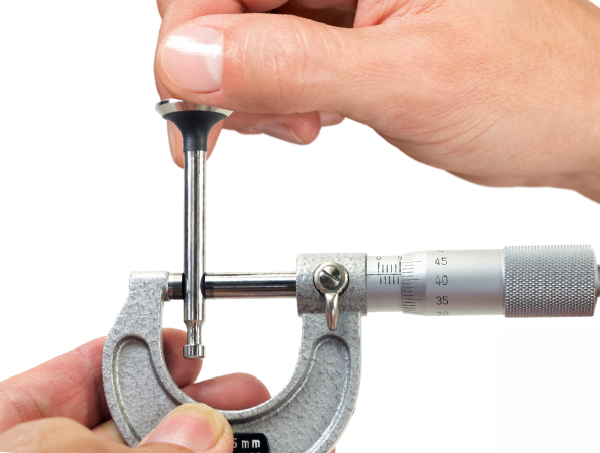

- Đặt vật thể cần đo giữa hai đầu đo.

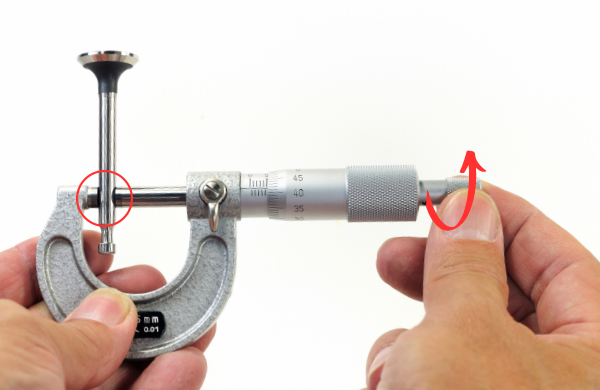

- Nhẹ nhàng di chuyển đầu đo động bằng cách xoay núm vặn cho đến khi nó chạm vào bề mặt của vật thể cần đo. Lưu ý, không nên kẹp quá chặt vì điều này có thể làm sai lệch kết quả.

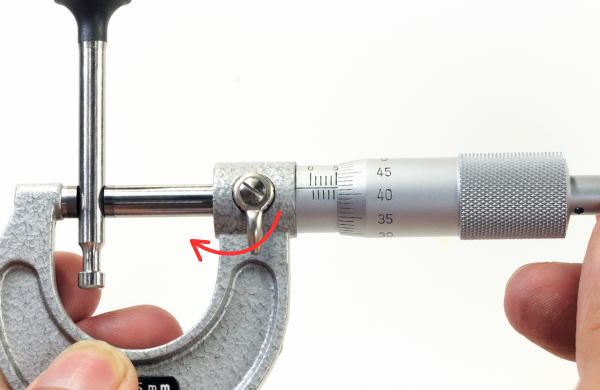

- Sử dụng chốt khóa (nếu có) để đảm bảo kết quá không bị thay đổi trong quá trình đọc.

- Đọc kết quả trên thang đo (Chi tiết cách đọc sẽ được trình bày ở phần sau)

• Đối với loại Panme cơ khí, đọc kết quả từ thang đo chính và thang đo phụ
• Đối với Panme điện tử, chỉ cần đọc kết quả trên màn hình hiển thị số

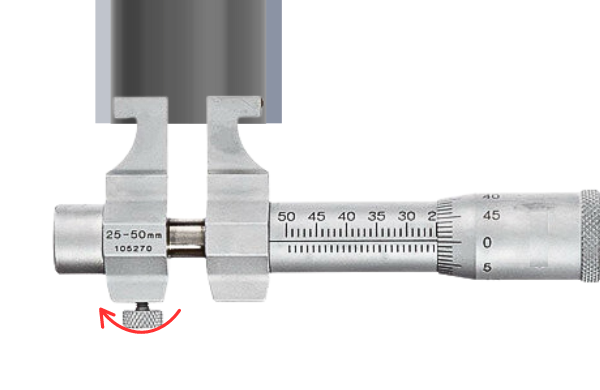

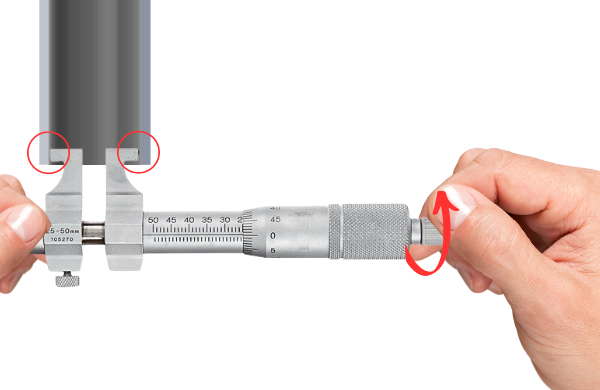

b. Đo trong

- Nhẹ nhàng xoay núm vặn (ống xoay) để di chuyển đầu đo động. Sao cho khoảng cách giữa 2 đầu đo nhỏ hơn kích thước bên trong vật thể.

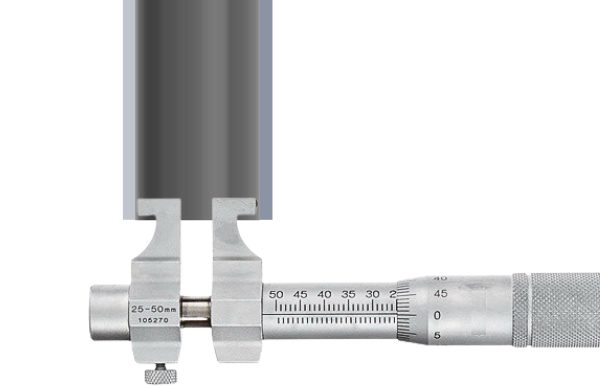

- Đưa hai đầu đo vào bên trong vật cần đo (lỗ hoặc ống), đảm bảo rằng đầu đo tiếp xúc đều với bề mặt bên trong của vật thể (của lỗ hoặc ống).

- Sử dụng núm vặn (ống xoay) để di chuyển đầu đo động cho đến khi nó chạm đều vào bề mặt trong của lỗ.

- Khóa đầu đo (nếu cần)

- Đọc kết quả đo (Chi tiết cách đọc sẽ được trình bày ở phần sau)

• Đối với Panme cơ khí, đọc từ thang đo chính và thang đo phụ. Thang đo chính sẽ cho giá trị milimet hoặc inch, còn thang đo phụ sẽ cung cấp giá trị nhỏ hơn, như 0.01 mm hoặc 0.001 mm, cộng cả hai giá trị để có kết quả chính xác.
• Đối với Panme điện tử, đọc kết quả trực tiếp trên màn hình số.

Lưu ý: Cần đảm bảo đầu đo tiếp xúc đều với bề mặt bên trong của lỗ hoặc ống để tránh làm sai lệch kết quả đo

c. Đo chiều sâu

- Xoay núm vặn để di chuyển đầu đo động sao cho mặt đo trên Panme tiếp xúc với bề mặt phía trên của lỗ, rãnh hoặc khe

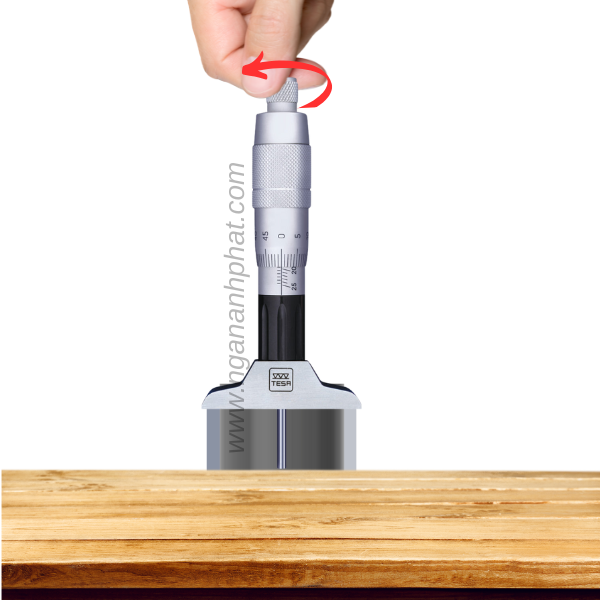

- Cẩn thận xoay nhẹ nhàng núm vặn để đưa đầu đo động tiếp xúc với mặt đáy của lỗ, rãnh hoặc khe.

- Đọc kết quả đo trên Panme.

4. Sau khi sử dụng thước Panme

- Làm sạch đầu đo và bề mặt bằng vải mềm hoặc khăn khô. Không dùng dung dịch làm sạch có tính chất mạnh vì chúng có thể làm hỏng các bộ phận và bề mặt thước.

- Khép đầu đo về vị trí ban đầu, lưu ý không siết chặt.

- Đặt Panme vào hộp bảo quản, tránh va đập và bảo quản ở nơi khô ráo, thoáng mát.

III. CÁCH ĐỌC SỐ ĐO TRÊN THƯỚC PANME

Trước khi đọc số đo, chúng ta cần xác định những thông số sau:

    - Phạm vi đo: Kiểm tra xem thước Panme có phù hợp với kích thước vật cần đo hay không. Đảm bảo rằng vật cần đo nằm trong phạm vi đo của thước.
    - Đơn vị đo: Được in trên thân thước, mm và inch là hai đơn vị đo phổ biến nhất.
    - Độ chính xác: Độ chính xác thường là 0.01mm hoặc 0.001mm. Cần xác định độ chính xác để biết mức chi tiết mà thước có thể đo được.

(Số đo biểu thị trên thước Panme được chia ra làm hai phần với cấu trúc như sau:) Kết quả đo được trên Panme được chia làm hai phần với cấu trúc như sau

Phần nguyên . Phần thập phân (mm hoặc inch)

Trong đó

• Phần nguyên: trên trước đo chính có 2 thang đo, thang đó phía trên và thang đo phía dưới. Phần nguyên là giá trị đọc được trên thang đo phía trên của thước đo chính.
• Phần thập phân: được xác định thông qua giá trị thể hiện ở thang đo phía dưới của thước đo chính và thước đo phụ.

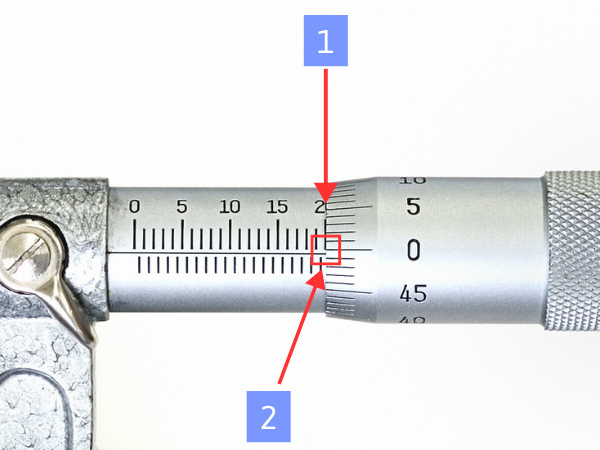

1. Phần nguyên
Số đo:

- Trên thang đo phía trên của thước đo chính, mỗi vạch chia đại diện cho một giá trị nguyên (ví dụ: 1mm, 2mm,...) và cách nhau 1 đơn vị  (1mm hoặc 0.1 inch)

Cách xác định giá trị:

- Giá trị phần nguyên là giá trị của vạch chia trên thang đo phía trên của thước đo chính gần nhất với mép đo của thước phụ. (Quan sát vạch chia nào của thang đo phía trên gần với me thước chính nằm gần sát với mép của thước phụ) [1]

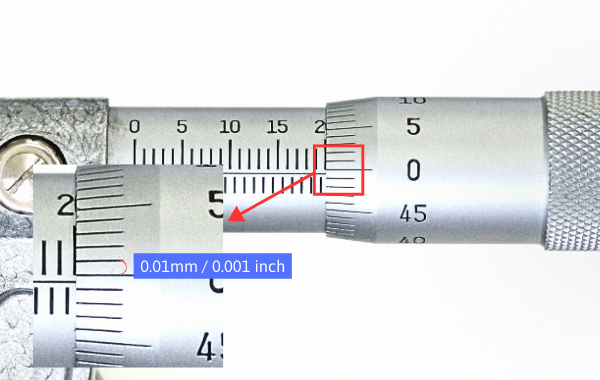

2. Phần thập phân

Số đo:

- Thường được chia thành 50 hoặc 100 vạch. Khoảng cách mỗi vạch chia tương ứng với giá trị độ chính xác của thước.

Cách xác định giá trị:

- Đầu tiên, quan sát trên thang đo phía dưới của thước đo chính, nếu giữa vạch chia gần nhất trên thang đo phía trên và mép đo thước phụ có xuất hiện vạch chia trên thang đo phụ thì phần thập phân có giá trị khởi đầu là 0.5mm hoặc 0.05inch (một nửa giá trị giữa hai vạch chia trên thang đo phía trên). Nếu không có vạch chia nào thì giá trị khởi đầu của phần thập phân là 0

- Tiếp tục quan sát trên thước phụ, vạch chia nào thẳng hàng với vạch chỉ trên thước chính sẽ lấy giá trị tại vạch chia đó.

- Cuối cùng cộng giá trị quan sát được ở cả hai bước trên ta sẽ có được kết quả phần thập phân.

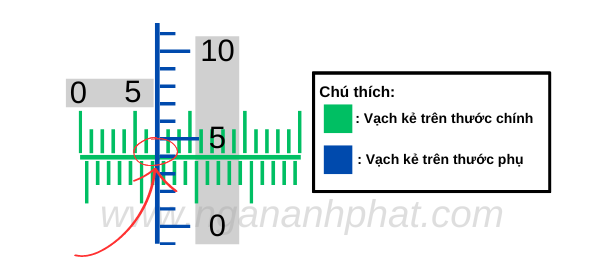

3. Ví dụ

Xét ví dụ thước Panme có:

- Đơn vị đo: mm

- Độ chính xác: 0.1mm

- Trạng thái thước như sau:

Ta thấy:

- Mép của thước phụ nằm gần vạch thứ 6 trên thang đo phía trên của thước chính. Vậy phần nguyên có giá trị là 7

- Quan sát trên thang đo phía dưới của thước chính, ta thấy có xuất hiện vạch chia giữa vạch thứ 6 của thang đo phía trên và mép đo thước phụ, tương ứng với giá trị 0.5 trên phần thập phân.

- Vạch thứ 4 trên thước phụ thẳng hàng với vạch chỉ trên thước chính, tương ứng với giá trị 4 x 0.01 = 0.04. Cộng hai giá trị đọc được là 0.5 + 0.04 = 0.54 là giá trị cuối cùng của phần thập phân.

Như vậy kết quả đo sau cùng là : 7.54mm

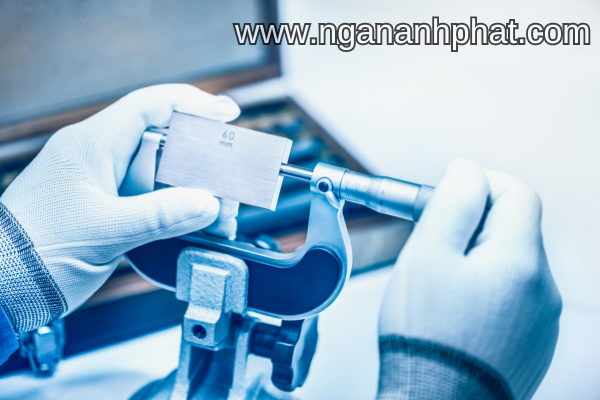

IV. ỨNG DỤNG CỦA THƯỚC PANME TRONG ĐO LƯỜNG CƠ KHÍ

     Nhờ vào khả năng đo lường chính xác, linh hoạt và đa dạng, Panme giúp ích và phục vụ cho các nhu cầu từ gia công, kiểm tra chất lượng đến nghiên cứu và phát triển sản phẩm. Có thể kể đến một số ví dụ nổi bật sau đây:

• Đo đường kính ngoài của chi tiết
• Đo kích thước bên trong của lỗ
• Đo độ dày của vật liệu
• Kiểm tra kích thước sản phẩm sau gia công
• Đo chiều sâu của các lỗ
• Sử dụng trong quá trình kiểm tra chất lượng (QC)
• Đo kích thước của chi tiết nhỏ
• Ứng dụng trong nghiên cứu và phát triển sản phẩm (R&D)
• ...

     Qua bài viết trên, có lẽ các bạn và Quý khách hàng đã có thể hiểu hơn về thước Panme, các công dụng của nó và cách đọc kết quả đo trên Panme. Bài viết có thể có một vài thiếu xót rất mong nhận được sự góp ý từ mọi người thông qua phần bình luận bên dưới. Ngân Anh Phát xin chân thành cảm ơn.
