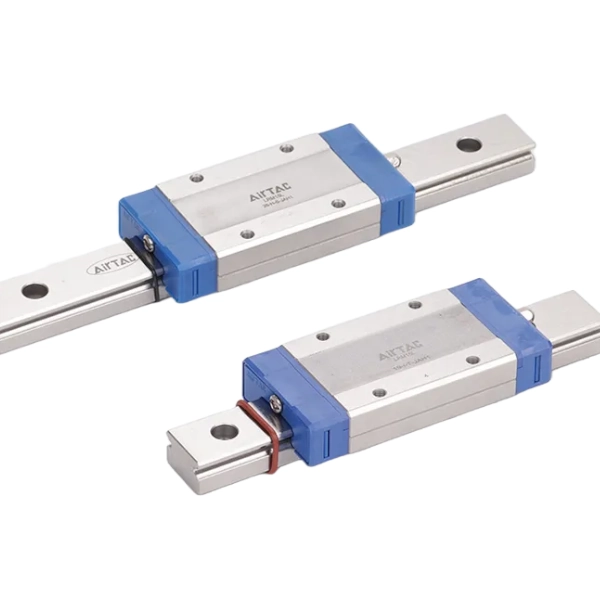

Thanh Trượt - Con Trượt AIRTAC LRM Series
Còn hàng
Liên hệ
- ID: 30688
- Xuất Xứ: Taiwan
- Bảo Hành: 12 Tháng
Thông tin sản phẩm
Thanh Trượt – Con Trượt AIRTAC LRM Series
Công ty Ngân Anh Phát tự hào là đơn vị hàng đầu chuyên cung cấp và phân phối dòng sản phẩm Thanh trượt – Con trượt LRM series chính hãng đến từ nhà sản xuất AIRTAC tại thị trường Việt Nam.

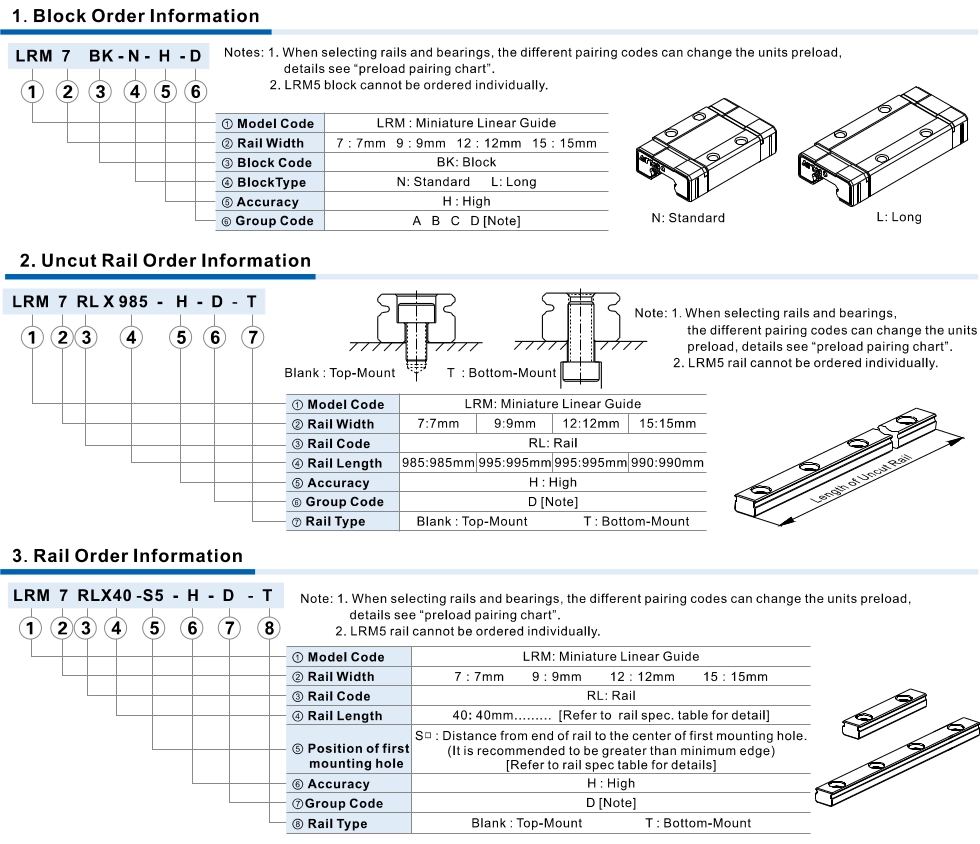

Thông Tin Đặt Hàng:
Danh Sách Model Và Thông Số Kỹ Thuật Thanh Trượt – Con Trượt LRM Series:

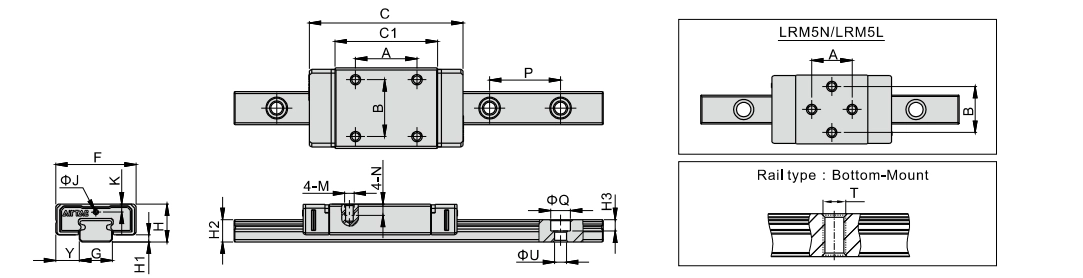

| Model\Item | External Dimension ( mm ) | Block Dimension ( mm ) | Rail Dimension ( mm ) | ||||||||||||||||
| H | H1 | F | Y | C | C1 | A | B | M | N | K | J | G | H2 | P | ΦQ | ΦU | H3 | T | |
| LRM5N | 6 | 1.5 | 12 | 3.5 | 18.2 | 10 | 7.0 | 8 | M2X0.4 | 1.5 | 1.3 | 0.7 | 5 | 3.5 | 15 | 3.5 | 2.2 | 1.1 | M3X0.5 |
| LRM5L | 6 | 1.5 | 12 | 3.5 | 21.2 | 13.0 | 7 | 8 | M2X0.4 | 1.5 | 1.3 | 0.7 | 5 | 3.5 | 15 | 3.5 | 2.2 | 1.1 | M3X0.5 |
| LRM7N | 8 | 1.5 | 17 | 5 | 24.3 | 13.5 | 8 | 12 | M2X0.4 | 2.3 | 1.7 | 0.7 | 7 | 4.7 | 15 | 4.2 | 2.4 | 2.4 | M3X0.5 |
| LRM7L | 8 | 1.5 | 17 | 5.0 | 32.5 | 21.7 | 13 | 12.0 | M2X0.4 | 2.3 | 1.7 | 0.7 | 7 | 4.7 | 15 | 4.2 | 2.4 | 2.4 | M3X0.5 |
| LRM9N | 10 | 2.0 | 20 | 5.5 | 31 | 18.9 | 10.0 | 15 | M3X0.5 | 2.8 | 2.2 | 1.0 | 9 | 5.6 | 20 | 6 | 3.5 | 3.4 | M4X0.7 |
| LRM9L | 10 | 2.0 | 20 | 5.5 | 42.1 | 30.0 | 16.0 | 15.0 | M3X0.5 | 2.8 | 2.2 | 1 | 9 | 5.6 | 20 | 6 | 3.5 | 3.4 | M4X0.7 |
| LRM12N | 13 | 3.0 | 27 | 7.5 | 37.6 | 21.7 | 15 | 20 | M3X0.5 | 4 | 3 | 1.5 | 12 | 7.5 | 25 | 6 | 3.5 | 4.4 | M4X0.7 |
| LRM12L | 13 | 3 | 27 | 7.5 | 48.4 | 32.5 | 20 | 20 | M3X0.5 | 4 | 3.0 | 1.5 | 12 | 7.5 | 25 | 6 | 3.5 | 4.4 | M4X0.7 |
| LRM15N | 16 | 3.5 | 32 | 8.5 | 48 | 28 | 20 | 25 | M3X0.5 | 4 | 3.7 | M3 | 15 | 9.5 | 40 | 6 | 3.5 | 4.4 | M4X0.7 |
| LRM15L | 16 | 3.5 | 32 | 8.5 | 65 | 45 | 25 | 25 | M3X0.5 | 4 | 3.7 | M3 | 15 | 9.5 | 40 | 6 | 3.5 | 4.4 | M4X0.7 |
| Model\ltem | MountingScrew | Dynamic Load Rating(kN) C100B |
Static Load Rating(kN) C0 |

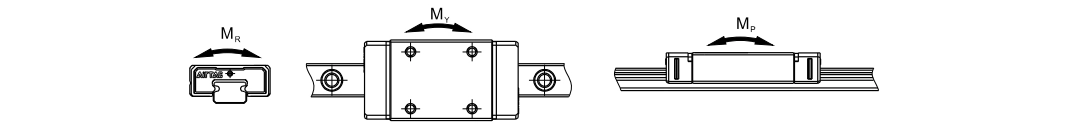

Static Rated Moment (kN.m) | Weight | |||
| MR | MP | MY | Block(kg) | Rail(kg/m) | ||||
| LRM5N | M2 | 0.33 | 0.55 | 1.68 | 0.99 | 0.99 | 0.0035 | 0.114 |
| LRM5L | M2 | 0.48 | 0.90 | 2.40 | 2.08 | 2.08 | 0.004 | 0.114 |
| LRM7N | M2 | 1.02 | 1.53 | 5.42 | 3.17 | 3.17 | 0.009 | 0.220 |
| LRM7L | M2 | 1.43 | 2.45 | 9.27 | 7.96 | 7.96 | 0.014 | 0.220 |
| LRM9N | M3 | 1.97 | 2.60 | 11.84 | 8.19 | 8.19 | 0.018 | 0.315 |
| LRM9L | M3 | 2.61 | 4.11 | 19.73 | 18.94 | 18.94 | 0.027 | 0.315 |
| LRM12N | M3 | 3.04 | 3.86 | 23.63 | 12.57 | 12.57 | 0.037 | 0.602 |
| LRM12L | M3 | 3.96 | 5.90 | 40.96 | 32.57 | 32.57 | 0.053 | 0.602 |
| LRM15N | M3 | 4.27 | 5.70 | 45.05 | 23.05 | 23.05 | 0.054 | 0.981 |
| LRM15L | M3 | 6.53 | 9.53 | 70.08 | 63.69 | 63.69 | 0.088 | 0.981 |
