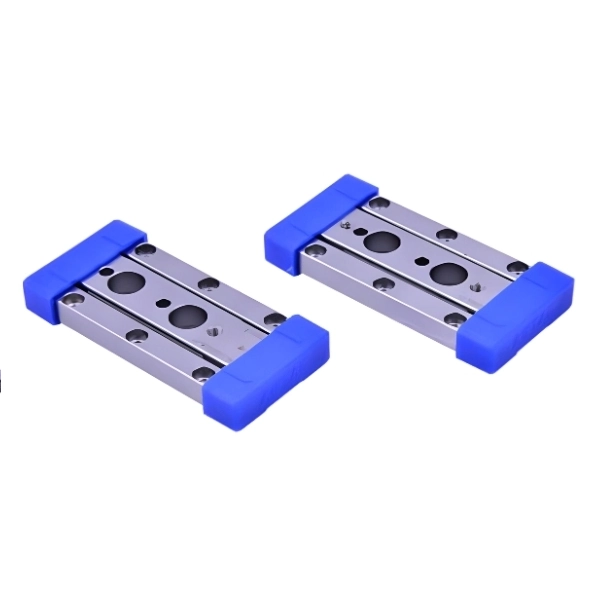

Thanh Trượt - Con Trượt AIRTAC LGC Series

AIRTAC

Còn hàng

Liên hệ

Yêu cầu báo giá

ID: 30694
Xuất Xứ: Taiwan
Bảo Hành: 12 Tháng

Thông tin sản phẩm

Thanh Trượt AIRTAC LGC Series

Công ty Ngân Anh Phát tự hào là đơn vị hàng đầu chuyên cung cấp và phân phối dòng sản phẩm Thanh trượt LGC series chính hãng đến từ nhà sản xuất AIRTAC tại thị trường Việt Nam.

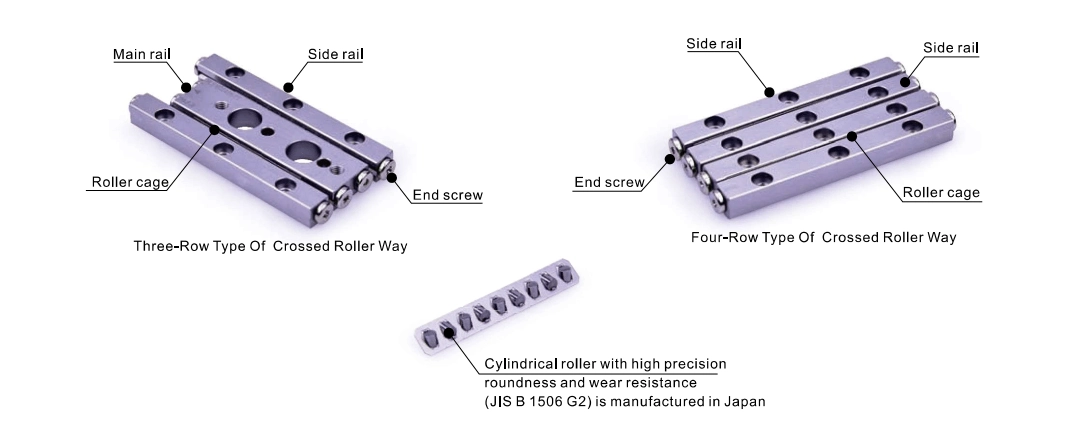

Dòng sản phẩm LGC Series cung cấp chuyển động tuyến tính có độ cứng và độ chính xác cao nhờ thiết kế con lăn không tuần hoàn. Bằng cách sắp xếp các con lăn theo dạng đan chéo, ma sát được giảm đáng kể trong khi vẫn đảm bảo độ cứng cao, đồng thời giúp con lăn chịu được tải trọng lớn. Thanh trượt LGC được sử dụng trong các máy móc và thiết bị đo lường có độ chính xác cao, chẳng hạn như máy in bảng mạch, thiết bị đo quang học, máy X-quang hoặc bệ đỡ cho nhiều loại thiết bị khác nhau.

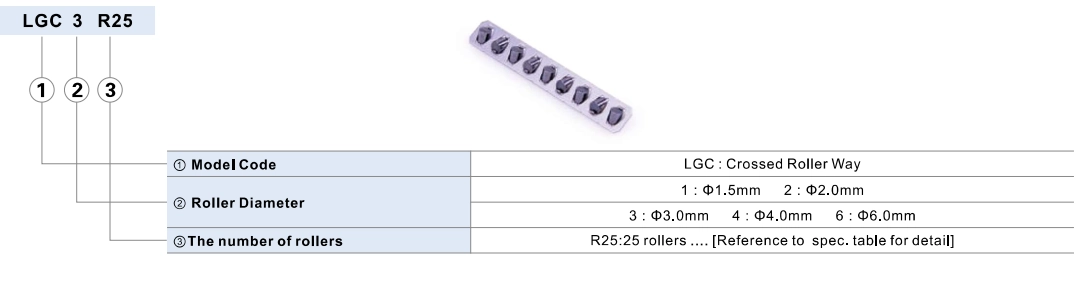

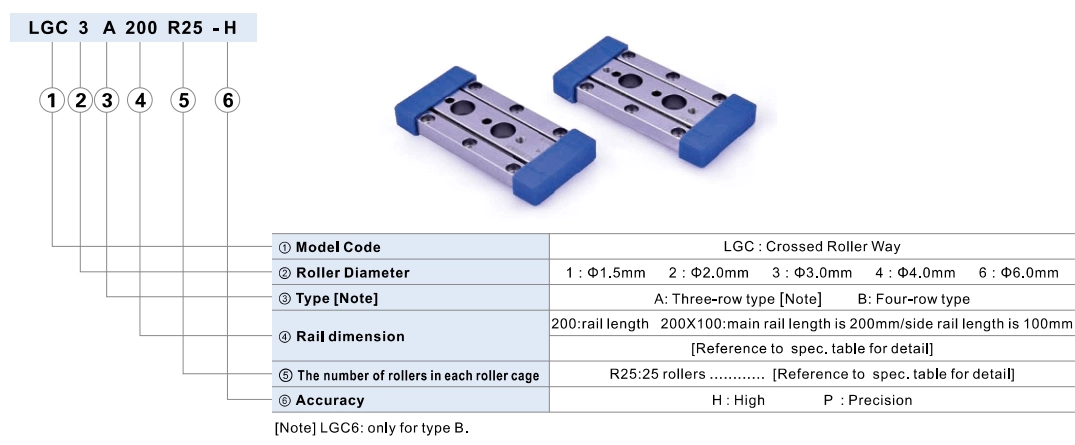

Thông Tin Đặt Hàng:

Danh Sách Model Và Thông Số Kỹ Thuật:

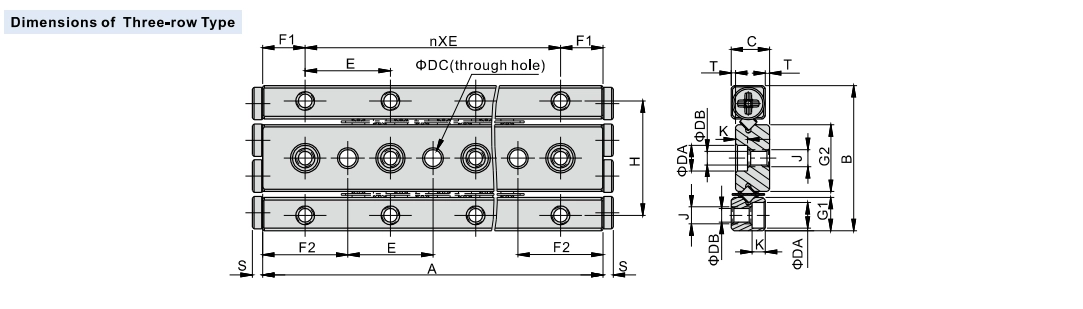

* Three-row Type

Mode\ltem	A	B	C	ΦDA	ΦDB	ΦDC	nXE	F1	F2	G1	G2	H	J	K	S	T
LGC1A20	20	17	4.5	3.0	1.55	2_+0.005^+0.03	1X10	5	10	3.9	7.8	13.4	M2X0.4	1.5	1.2	0.5
LGC1A30	30						2X10
LGC1A40	40						3X10
LGC1A50	50						4X10
LGC1A60	60						5X10
LGC1A70	70						6X10
LGC1A80	80						7X10
LGC2A30	30	24	6.5	4.4	2.5	3_+0.005^+0.03	1X15	7.5	15	5.5	11	19	M3X0.5	2.1	1.5	0.5
LGC2A45	45						2X15
LGC2A60	60						3X15
LGC2A75	75						4X15
LGC2A90	90						5X15
LGC2A105	105						6X15
LGC2A120	120						7X15
LGC2A135	135						8X15
LGC2A150	150						9X15
LGC2A165	165						10X15
LGC2A180	180						11X15
LGC3A50	50	36	8.5	6.0	3.4	4_+0.005^+0.03	1X25	12.5	25	8.3	16.6	29	M4X0.7	3.1	2	0.5
LGC3A75	75						2X25
LGC3A100	100						3X25
LGC3A125	125						4X25
LGC3A150	150						5X25
LGC3A175	175						6X25
LGC3A200	200						7X25
LGC3A225	225						8X25
LGC3A250	250						9X25
LGC3A275	275						10X25
LGC3A300	300						11X25
LGC4A80	80	44	11.5	7.5	4.3	5_+0.005^+0.03	1X40	20	40	10	20	35	M5X0.8	4.1	2	0.5
LGC4A120	120						2X40
LGC4A160	160						3X40
LGC4A200	200						4X40
LGC4A240	240						5X40
LGC4A280	280						6X40
LGC4A320	320						7X40
LGC4A360	360						8X40
LGC4A400	400						9X40
LGC4A440	440						10X40
LGC4A480	480						11X40

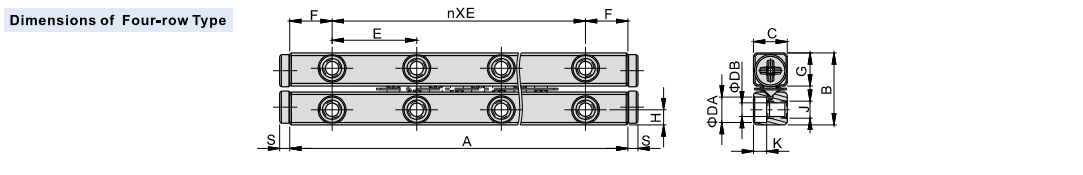

* Four-row Type

Mode\ltem	A	B	C	ΦDA	ΦDB	nXE	F	G	H	J	K	S
LGC1B20	20	8.5	4	3	1.55	1X10	5	3.9	1.8	M2X0.4	1.5	1.2
LGC1B30	30					2X10
LGC1B40	40					3X10
LGC1B50	50					4X10
LGC1B60	60					5X10
LGC1B70	70					6X10
LGC1B80	80					7X10
LGC2B30	30					1X15
LGC2B45	45	12	6	4.4	2.5	2X15	7.5	5.5	2.5	M3X0.5	2.1	1.5
LGC2B60	60					3X15
LGC2B75	75					4X15
LGC2B90	90					5X15
LGC2B105	105					6X15
LGC2B120	120					7X15
LGC2B135	135					8X15
LGC2B150	150					9X15
LGC2B165	165					10X15
LGC2B180	180					11X15
LGC3B50	50	18	8	6	3.4	1X25	12.5	8.3	3.5	M4X0.7	3.1	2
LGC3B75	75					2X25
LGC3B100	100					3X25
LGC3B125	125					4X25
LGC3B150	150					5X25
LGC3B175	175					6X25
LGC3B200	200					7X25
LGC3B225	225					8X25
LGC3B250	250					9X25
LGC3B275	275					10X25
LGC3B300	300					11X25
LGC4B80	80	22	11	7.5	4.3	1X40	20	10	4.5	M5X0.8	4.1	2
LGC4B120	120					2X40
LGC4B160	160					3X40
LGC4B200	200					4X40
LGC4B240	240					5X40
LGC4B280	280					6X40
LGC4B320	320					7X40
LGC4B360	360					8X40
LGC4B400	400					9X40
LGC4B440	440					10X40
LGC4B480	480					11X40
LGC6B100	100	31	15	9	5.3	1X50	25	14.7	6	M6X1.0	5.2	3
LGC6B150	150					2X50
LGC6B200	200					3X50
LGC6B250	250					4X50
LGC6B300	300					5X50
LGC6B350	350					6X50
LGC6B400	400					7X50
LGC6B450	450					8X50
LGC6B500	500					9X50
LGC6B550	550					10X50
LGC6B600	600					11X50

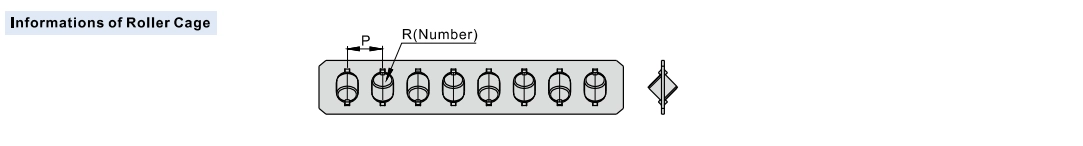

* Giá đỡ

Mode\ltem	P	R	Basic Dynamic Load Rating (C₁)	Basic Static Load Rating (C₀)	Allowable Load (F₀)
LGC1R6	2.5	6	125N per roller	120N per roller	39N per roller
LGC1R7		7
LGC1R8		8
LGC1R9		9
LGC1R10		10
LGC1R11		11
LGC1R13		13
LGC1R16		16
LGC1R19		19
LGC2R6		6
LGC2R7		7
LGC2R8	4	8	292N per roller	290N per roller	97N per roller
LGC2R9		9
LGC2R10		10
LGC2R11		11
LGC2R13		13
LGC2R16		16
LGC2R19		19
LGC2R22		22
LGC2R25		25
LGC2R28		28
LGC2R32		32
LGC2R36		36
LGC3R7	5	7	640N per roller	61 ON per roller	203N per roller
LGC3R8		8
LGC3R9		9
LGC3R10		10
LGC3R11		11
LGC3R13		13
LGC3R16		16
LGC3R19		19
LGC3R22		22
LGC3R25		25
LGC3R28		28
LGC3R32		32
LGC3R36		36
LGC3R40		40
LGC4R8	7	8	1230N per roller	1170N per roller	390N per roller
LGC4R9		9
LGC4R10		10
LGC4R11		11
LGC4R13		13
LGC4R16		16
LGC4R19		19
LGC4R22		22
LGC4R25		25
LGC4R28		28
LGC4R32		32
LGC4R36		36
LGC4R40		40
LGC4R45		45
LGC6R8	9	8	3175N per roller	2550N per roller	810N per roller
LGC6R9		9
LGC6R11		11
LGC6R13		13
LGC6R16		16
LGC6R19		19
LGC6R22		22
LGC6R25		25
LGC6R28		28
LGC6R32		32
LGC6R36		36
LGC6R40		40
LGC6R45		45
