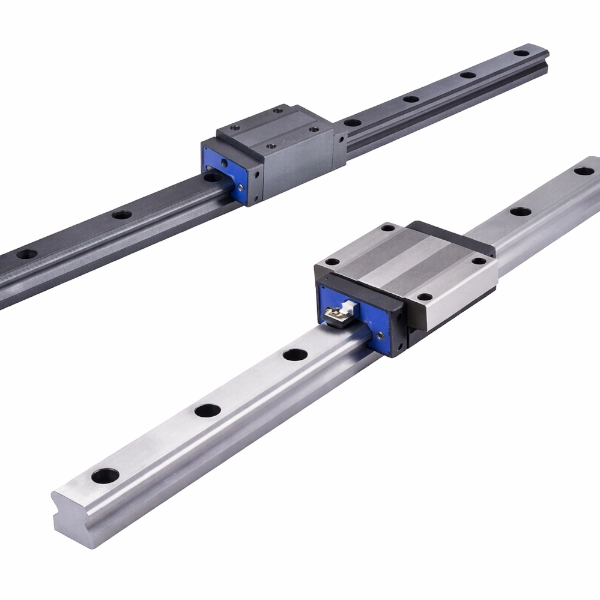

Con Trượt – Thanh Trượt AIRTAC LSQH Series

Công ty Ngân Anh Phát tự hào là đơn vị hàng đầu chuyên phân phối và cung cấp dòng sản phẩm Con Trượt – Thanh Trượt LSQH Series chính hãng đến từ nhà sản xuất AIRTAC tại thị trường Việt Nam.

Tính năng nổi bật:

Thiết kế giảm tiếng ồn: Các thử nghiệm tại phòng thí nghiệm cho thấy dòng LSQH có thể giảm mức độ tiếng ồn xuống 5dB(A) so với dòng LSH tiêu chuẩn.
Vận hành mượt mà: Con trượt AIRTAC LSQH với thiết kế lồng giữ bi giúp cố định vị trí các viên bi, đảm bảo chúng di chuyển ổn định và tuần hoàn mượt mà ngay cả khi bắt đầu chuyển động, giúp duy trì lực ma sát cực kỳ thấp và đồng nhất.
Tự bôi trơn và tuổi thọ cao: Khoảng trống giữa lồng giữ bi và các viên bi thép đóng vai trò như một kho chứa mỡ bôi trơn (Grease). Khi hệ thống vận hành, mỡ bôi trơn sẽ được giải phóng liên tục lên bề mặt viên bi. Điều này giúp giảm đáng kể lượng mỡ bị thất thoát và kéo dài chu kỳ bảo trì bôi trơn, từ đó gia tăng tuổi thọ vận hành cho toàn bộ hệ thống.

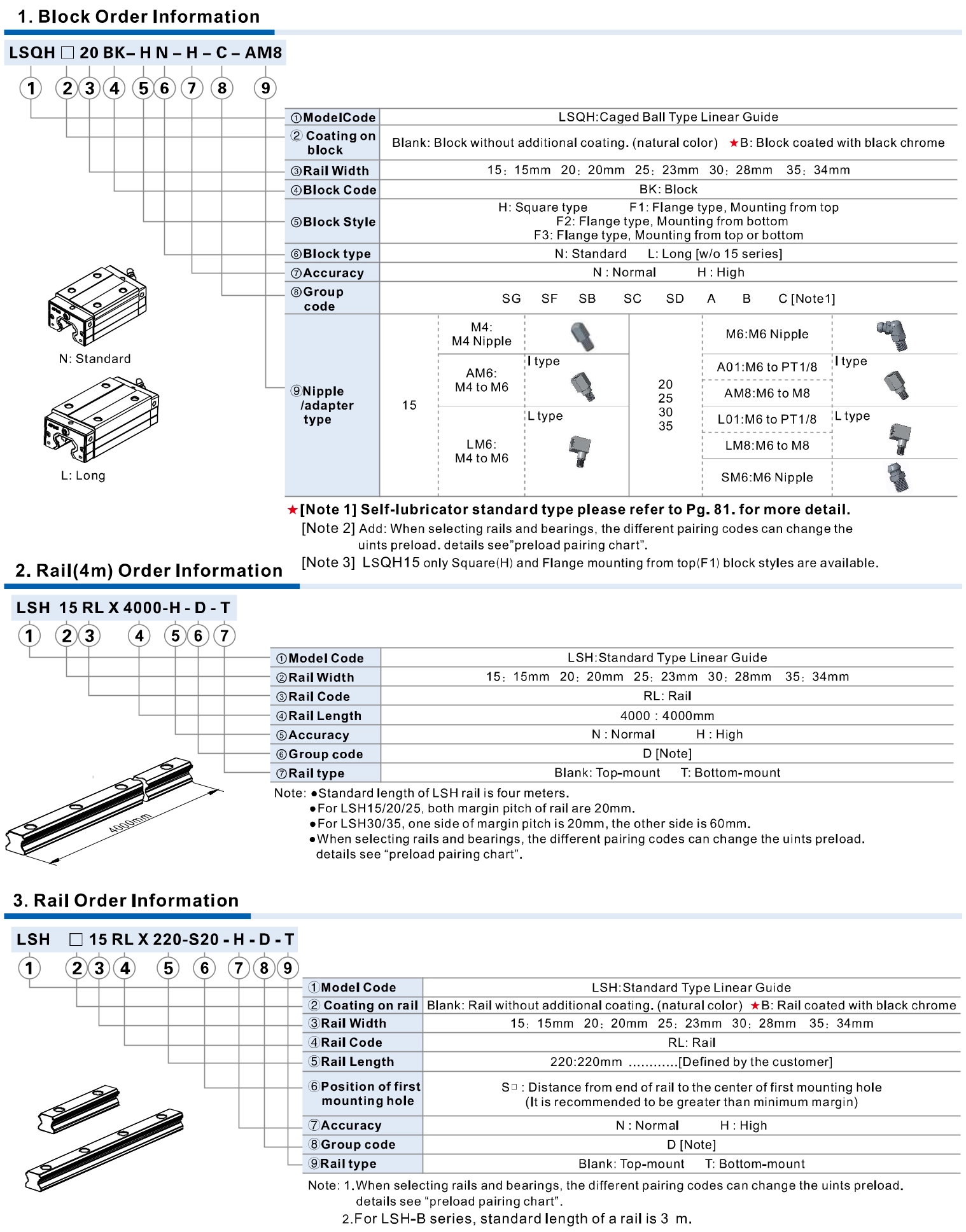

Thông Tin Đặt Hàng:

Danh Sách Model Và Thông Số Kỹ Thuật Con Trượt – Thanh Dẫn Hướng AIRTAC LSQH Series:

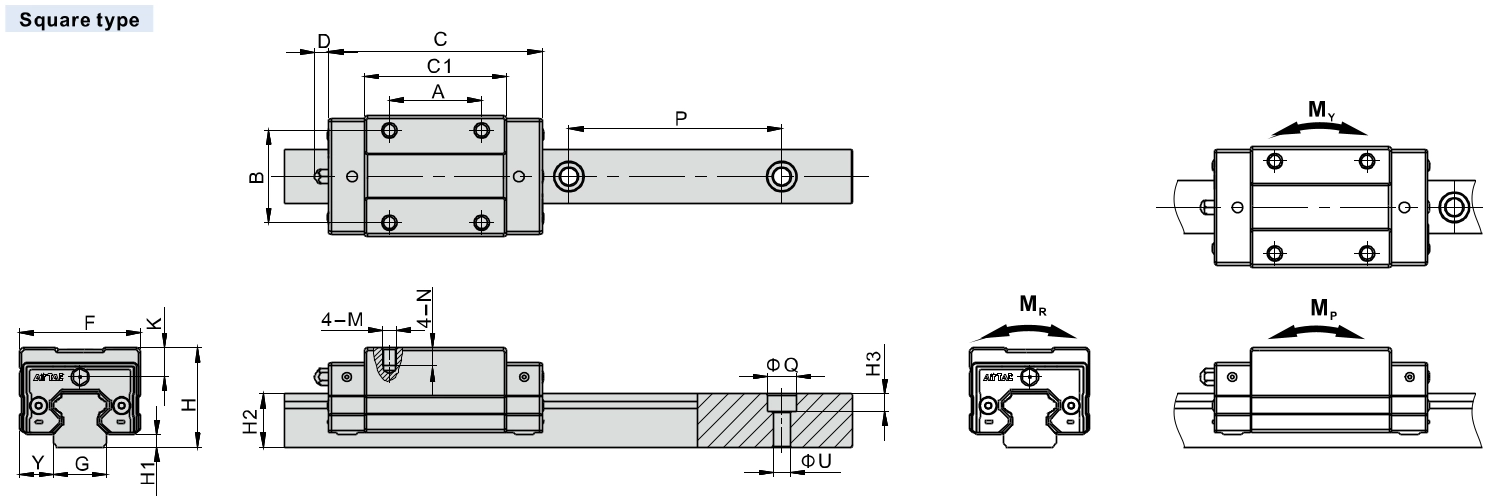

* Square type

Model\Item	External Dimension ( mm )					Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C	C1	A	B	K	D	M	N	G	H2	P	øQ	øU	H3
LSQH15HN	28	3.5	34	9.5	61.5	41.5	26	26	8.3	6	M4X0.7	5	15	15	60	8	4.8	5.3
LSQH20HN	30	4.5	44	12	77	54.5	36	32	6.5	12.5	M5X0.8	5	20	17.5	60	9.5	5.8	8.5
LSQH20HL	30	4.5	44	12	92	69.5	50	32	6.5	12.5	M5X0.8	5	20	17.5	60	9.5	5.8	8.5
LSQH25HN	40	6.5	48	12.5	83.5	60	35	35	10.9	12.5	M6X1.0	8	23	22	60	11.2	7	9
LSQH25HL	40	6.5	48	12.5	104.5	81	50	35	10.9	12.5	M6X1.0	8	23	22	60	11.2	7	9
LSQH30HN	45	6.5	60	16	97.5	73	40	40	11	13	M8X1.25	10	28	26	80	14.2	9	12
LSQH30HL	45	6.5	60	16	122	97	60	40	11	13	M8X1.25	10	28	26	80	14.2	9	12
LSQH35HN	55	7	70	18	113	82	50	50	16.2	12.5	M8X1.25	12	34	29	80	14.2	9	12
LSQH35HL	55	7	70	18	140.5	109.5	72	50	16.2	12.5	M8X1.25	12	34	29	80	14.2	9	12

Model\Item	Mounting Screw	Dynamic Load Rating(kN)	Static Load Rating(kN)	Static Rated Moment (kN.m)			Weight
		C	C_o	M_R	M_P	My	Block(kg)	Rail(kg/m)
LSQH15HN	M4	13.8	14.9	0.10	0.10	0.10	0.2	1.43
LSQH20HN	M5	24.2	27.5	0.26	0.24	0.24	0.33	2.23
LSQH20HL	M5	28.9	36.4	0.34	0.33	0.33	0.41	2.23
LSQH25HN	M6	29.9	37.6	0.42	0.35	0.35	0.54	3.32
LSQH25HL	M6	36.6	47.5	0.52	0.51	0.51	0.70	3.32
LSQH30HN	MS	42.8	55.0	0.66	0.67	0.67	0.91	4.5
LSQH30HL	M8	52.3	70.0	0.84	0.87	0.87	1.17	4.5
LSQH35HN	M8	56.3	72.3	1.05	0.92	0.92	1.51	6.37
LSQH35HL	M8	58.6	92.6	1.47	1.40	1.40	1.93	6.37

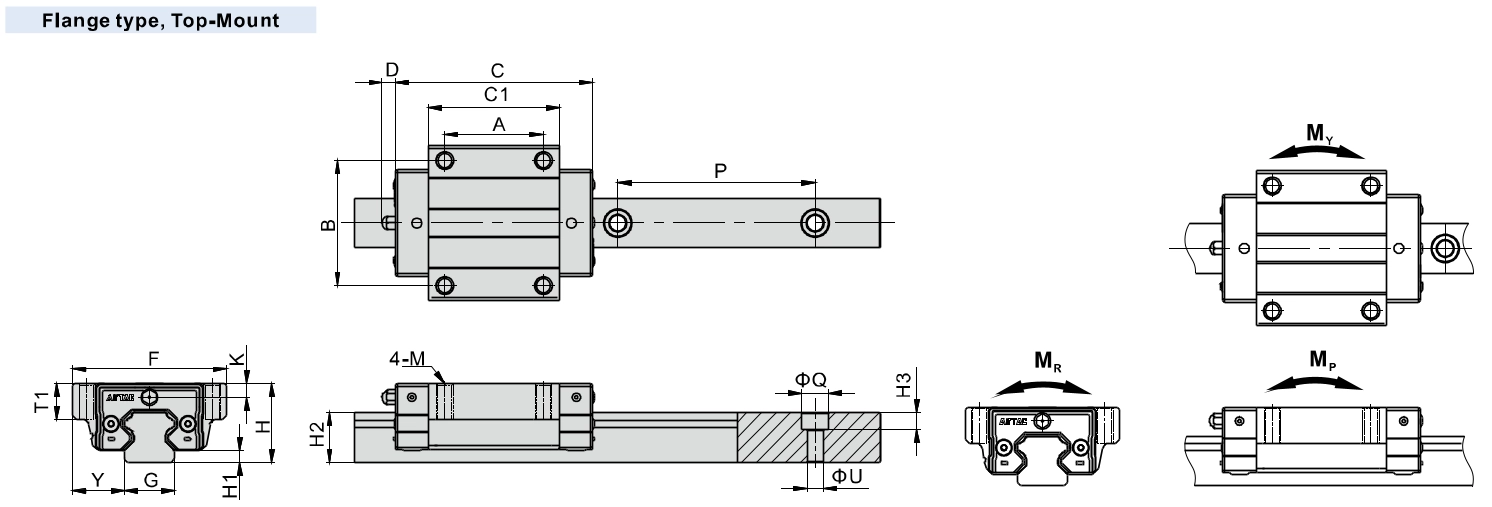

* Flange type, Top-Mount

Model\ltem	External Dimension ( mm )					Block Dimension ( mm )							Rail Dimension ( mm )
	H	H1	F	Y	C	C1	A	B	K	D	M	T1	G	H2	P	øQ	øU	H3
LSQH15F1N	24	3.5	47	16	61.5	41.5	30	38	4.3	6	M5X0.8	11	15	15	60	8	4.8	5.3
LSQH20F1N	30	4.5	63	21.5	77	54.5	40	53	6.5	12.5	M6X1.0	10	20	17.5	60	9.5	5.8	8.5
LSQH20F1L	30	4.5	63	21.5	92	69.5	40	53	6.5	12.5	M6X1.0	10	20	17.5	60	9.5	5.8	8.5
LSQH25F1N	36	6.5	70	23.5	83.5	60	45	57	6.9	12.5	M8X1.25	16	23	22	60	11.2	7	9
LSQH25F1L	36	6.5	70	23.5	104.5	81	45	57	6.9	12.5	M8X1.25	16	23	22	60	11.2	7	9
LSQH30F1N	42	6.5	90	31	97.5	73	52	72	8	13	M10X1.5	18	28	26	80	14.2	9	12
LSQH30F1L	42	6.5	90	31	122	97	52	72	8	13	M10X1.5	18	28	26	80	14.2	9	12
LSQH35F1N	48	7	100	33	113	82	62	82	9.2	12.5	M10X1.5	21	34	29	80	14.2	9	12
LSQH35F1L	48	7	100	33	140.5	109.5	62	82	9.2	12.5	M10X1.5	21	34	29	80	14.2	9	12

Model\Item	Mounting Screw	Dynamic Load Rating(kN)	Static Load Rating(kN)	Static Rated Moment (kN.m)			Weight
		C	C_o	M_R	M_P	M_v	Block(kg)	Rail(kg/m)
LSQH15F1N	M4	13.8	14.9	0.10	0.10	0.10	0.20	1.43
LSQH20F1N	M5	24.2	27.5	0.26	0.24	0.24	0.40	2.23
LSQH20F1L	M5	28.9	36.4	0.34	0.33	0.33	0.80	2.23
LSQH25F1N	M6	29.9	37.6	0.42	0.35	0.35	0.60	3.32
LSQH25F1L	M6	36.6	47.5	0.52	0.51	0.51	0.86	3.32
LSQH30F1N	M8	42.8	55.0	0.66	0.67	0.67	1.09	4.5
LSQH30F1L	M8	52.3	70.0	0.84	0.87	0.87	1.38	4.5
LSQH35F1N	M8	56.3	72.3	1.05	0.92	0.92	1.57	6.37
LSQH35F1L	M8	58.6	92.6	1.47	1.40	1.40	2.05	6.37

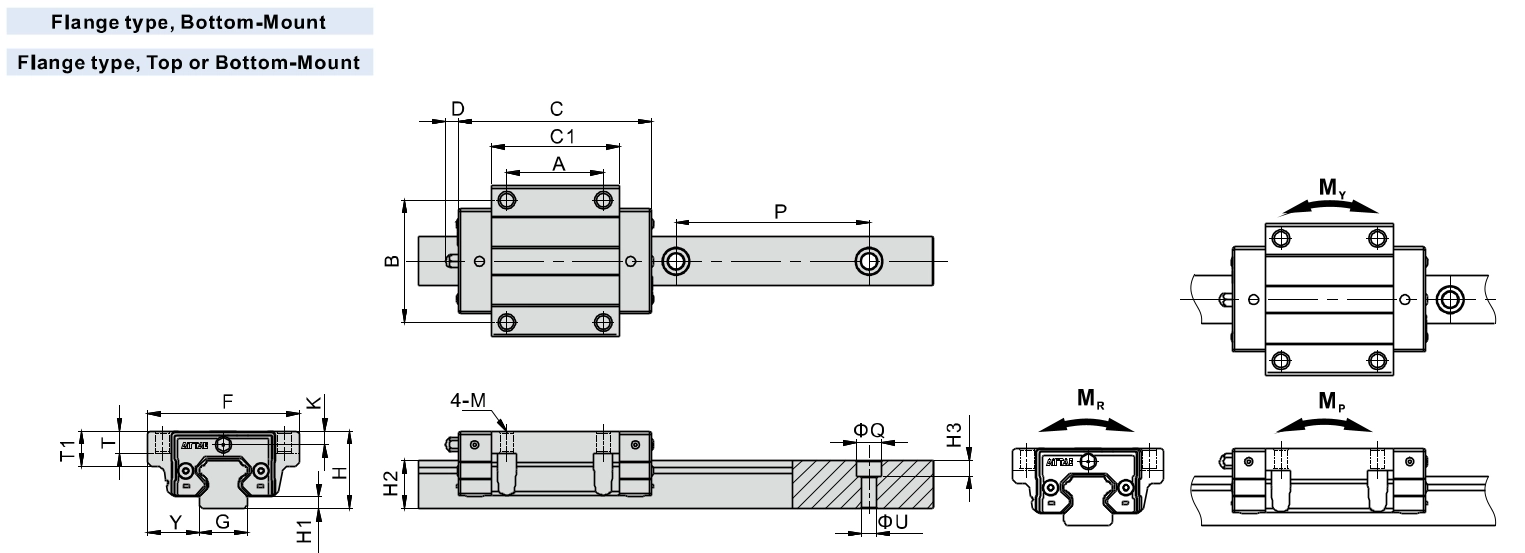

* Flange type, Bottom-Mount, Flange type, Top or Bottom-Mount

Model\Item	External Dimension(mm)					Block Dimension(mm)									Rail Dimension(mm)
	H	H1	F	Y	C	C1	A	B	K	D	M		T	T1	G	H2	P	øQ	øU	H3
											Bottom – Mount	Top or Bottom – Mount
LSQH20F2(F3)N	30	4.5	63	21.5	77	54.5	40	53	6.5	12.5	05.7	M6X1.0	9.5	10	20	17.5	60	9.5	5.8	8.5
LSQH20F2(F3)L	30	4.5	63	21.5	92	69.5	40	53	6.5	12.5	05.7	M6X1.0	9.5	10	20	17.5	60	9.5	5.8	8.5
LSQH25F2(F3)N	36	6.5	70	23.5	83.5	60	45	57	6.9	12.5	06.8	M8X1.25	10	16	23	22	60	11.2	7	9
LSQH25F2(F3)L	36	6.5	70	23.5	104.5	81	45	57	6.9	12.5	06.8	M8X1.25	10	16	23	22	60	11.2	7	9
LSQH30F2(F3)N	42	6.5	90	31	97.5	73	52	72	8	13	09	M10X1.5	10	18	28	26	80	14.2	9	12
LSQH30F2(F3)L	42	6.5	90	31	122	97	52	72	8	13	09	M10X1.5	10	18	28	26	80	14.2	9	12
LSQH35F2(F3)N	48	7	100	33	113	82	62	82	9.2	12.5	09	M10X1.5	13	21	34	29	80	14.2	9	12
LSQH35F2(F3)L	48	7	100	33	140.5	109.5	62	82	9.2	12.5	09	M10X1.5	13	21	34	29	80	14.2	9	12

Model\Item	Mounting Screw	Dynamic Load Ratlng(kN)	Static Load Ratlng(kN)	Static Rated Moment (kN.m)			Weight
		C	C_o	M_R	M_p	M_Y	Block(kg)	Rail(kg/m)
LSQH20F2(F3)N	M5	24.2	27.6	0.26	0.24	0.24	0.40	2.23
LSQH20F2(F3)L	M5	28.9	36.4	0.34	0.33	0.33	0.80	2.23
LSQH25F2(F3)N	M6	29.9	37.6	0.42	0.35	0.35	0.60	3.32
LSQH25F2(F3)L	M6	36.6	47.5	0.52	0.51	0.51	0.86	3.32
LSQH30F2(F3)N	M8	42.8	55.0	0.66	0.67	0.67	1.09	4.5
LSQH30F2(F3)L	M8	52.3	70.0	0.84	0.87	0.87	1.38	4.5
LSQH35F2(F3)N	M8	56.3	72.3	1.05	0.92	0.92	1.57	6.37
LSQH35F2(F3)L	M8	58.6	92.6	1.47	1.40	1.40	2.05	6.37
