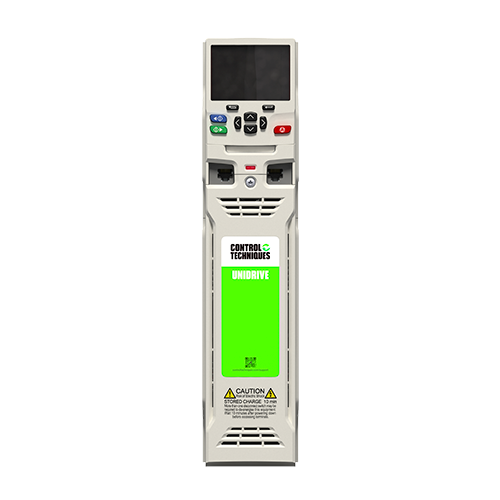

Biến tần Nidec CONTROL TECHNIQUES Unidrive M700-03200066A10
Còn hàng
Liên hệ
- ID: 4581
- Xuất Xứ: UK
Thông tin sản phẩm
Biến Tần NIDEC CONTROL TECHNIQUES Unidrive M700 Series
Chuyên Dùng Cho Ngành Công Nghiệp Nặng
Thông số kỹ thuật:
Environmental safety and electrical conformance
| IP20 / NEMA1 / UL TYPE 1 (UL open class as standard, additional kit needed to achieve Type 1) |
| Frames 3 to 8 achieve IP65 / NEMA4 / UL TYPE 12 rating on the rear of the drive when through panel mounted |
| Frames 9, 10 & 11 achieve IP55 / NEMA4 / UL TYPE 12 rating on the rear of the drive when through panel mounted |
| Ambient temperature -20 °C to 40 °C (-4 °F to 104 °F) as standard. Up to 55 °C (131 °F) with derating |
| Humidity 95 % maximum (non-condensing) at 40 °C (104 °F) |
| Altitude: 0 to 3000 m (9900 ft), derate 1 % per 100 m (330 ft) between 1000 m (3300 ft) and 3000 m (9900 ft) |
| Random Vibration: Tested in accordance with IEC 60068-2-64 |
| Mechanical Shock Tested in accordance with IEC 60068-2-29 |
| Storage temperature -40 °C to 55 °C (-40 °F to 131 °F) or up to 70 °C (158 °F) for short-term storage |
| Electromagnetic Immunity complies with EN 61800-3 and EN 61000-6-2 |
| With onboard EMC filter, complies with EN 61800-3 (2nd environment) |
| EN/IEC 61000-6-3 and EN/IEC 61000-6-4 with optional footprint EMC filter |
| EN/IEC 61800-5-1 (Electrical Safety) |
| EN/IEC 61131-2 I/O |
| Safe Torque Off, independently assessed by TÜV to IEC 61800-5-2 SIL 3 and EN ISO 13849-1 PLe |
| UL 508C (Electrical Safety) |
Features and specifications table
| M700 | M701 | M702 | ||
| Performance | Current loop update: 62 μs | ✓ | ✓ | ✓ |
| Heavy Duty peak rating: 200 % (3 s) | ✓ | ✓ | ✓ | |
| Maximum output frequency: 599 Hz (open loop), 550 Hz (RFC-A & RFC-S) | ✓ | ✓ | ✓ | |
| Switching frequency range: 2, 3, 4, 6, 8, 12, 16 kHz (3 kHz default) | ✓ | ✓ | ✓ | |
| High performance current controllers – | ✓ | ✓ | ✓ | |
| On-board intelligence |
Programmable Logic Control (PLC) | ✓ | ✓ | ✓ |
| Real-time tasks | ✓ | ✓ | ✓ | |
| Digital lock control | ✓ | ✓ | ✓ | |
| Advanced Motion Controller – | ✓ | ✓ | ✓ | |
| On-board comms |
Ethernet (2 switched ports): EtherNet/IP, Modbus/TCP, RTMoE and PROFINET RT – |
✓ | – | ✓ |
| RS485: Modbus RTU | – | ✓ | – | |
| Mechanical attributes Tile mounting on sizes 3, 4, 5 | ✓ | ✓ | ✓ | |
| Unidrive SP compatible mechanical footprint | ✓ | ✓ | ✓ | |
| Common DC bus connections | ✓ | ✓ | ✓ | |
| Parameter back-up | Ethernet | ✓ | – | ✓ |
| Serial port cloning | ✓ | ✓ | ✓ | |
| SD card (using SD-Card Adaptor) | ✓ | ✓ | ✓ | |
| Smartcard reader support | ✓ | ✓ | ✓ | |
| Electronic motor nameplate parameter storage (HIPERFACE, EnDat 2.2) | ✓ | ✓ | ✓ | |
| Feedback | Encoder and resolver feedback input | 2 | 2 | 2 |
| Simulated encoder output | 1 | 1 | 1 | |
| Optional SI-Encoder/SI-Universal Encoder | ✓ | ✓ | ✓ | |
| On-board I/O |
Analogue input | 3 | 3 | – |
| Analogue output | 2 | 2 | – | |
| Digital input | 3 | 3 | 2* | |
| Digital output | – | – | 2 | |
| Bidirectional digital input or output | 3 | 3 | – | |
| Relay output | 1 | 1 | 1 | |
| Machine Safety Single-channel Safe Torque Off (STO) input, certified to SIL3 / PLe | ✓ | ✓ | – | |
| Dual-channel Safe Torque Off (STO) inputs, certified to SIL3 / PLe | – | – | ✓ | |
| Power and motor control | Stationary autotune for permanent magnet motors | ✓ | ✓ | ✓ |
| Mechanical load resonance compensation | ✓ | ✓ | ✓ | |
| Wide operating range back-up DC supply | ✓ | ✓ | ✓ | |
| 24 V control back-up | ✓ | ✓ | ✓ | |
| Other | Temperature controlled fan operation with user adjustable speed limit | ✓ | ✓ | ✓ |
| User replaceable fan(s) | ✓ | ✓ | ✓ | |
| Conformal coating | ✓ | ✓ | ✓ | |
| Standby mode (energy saving) | ✓ | ✓ | ✓ | |
*Terminal 8 on the Unidrive M702, by default, is set as a digital input but can be configured as a motor protection thermistor input
Overload ratings by operating mode
| Operating mode | RFC from cold | RFC from 100 % | Open loop from cold | Open loop from 100 % |
| Normal duty overload with motor rated current = drive rated current | 110 % for 165 s | 110 % for 9 s | 110% for 165 s | 110% for 9 s |
| Heavy duty overload with motor rated current = drive rated current (size 8 and below) | 200 % for 28 s | 200 % for 3 s | 150 % for 60 s | 150% for 7 s |
| Heavy duty overload with motor rated current = drive rated current (size 9A, 9E, 10, 11 and 12) |
170 % for 42 s | 170 % for 5 s | 150 % for 60 s | 150% for 7 s |
| Heavy duty overload with motor rated current = drive rated current (size 12) |
140 % for 60 s | 140 % for 10 s | 140 % for 60 s | 140 % for 10 s |
Ordering guide
| DC Bus Choke/AC Line Choke | ||||
| Frame size |
Dimensions H x W x D mm (in) |
Weight kg (lb) |
Internal |
External |
| 3 | 365 x 83 x 200 (14.4 x 3.3 x 7.9) | 4.5 (9.9) | ✓ | – |
| 4 | 365 x 124 x 200 (14.4 x 4.9 x 7.9) | 6.5 (14.3) | ✓ | – |
| 5 | 365 x 143 x 200 (14.4 x 5.6 x 7.6) | 7.4 (16.3) | ✓ | – |
| 6 | 365 x 210 x 227 (14.4 x 8.3 x 8.9) | 14 (30.9) | ✓ | – |
| 7 | 508 x 270 x 280 (20 x 10.6 x 11.0) | 28 (61.7) | ✓ | – |
| 8 | 753 x 310 x 290 (29.7 x 12.2 x 11.4) | 52 (114.6) | ✓ | – |
| 9A | 1049 x 310 x 290 (41.3 x 12.2 x 11.4) | 66.5 (146.6) | ✓ | |
| 9E | 1010 x 310 x 290 (41.3 x 12.2 x 11.4) | 46 (101.4) | – | ✓ |
| 10E | 1010 x 310 x 290 (41.3 x 12.2 x 11.4) | 46 (101.4) | – | ✓ |
| 11E | 1190 x 310 x 312 (46.9 x 12.2 x 12.3) | 63 (138.9) | – | ✓ |
| 12 | 1750 x 295 x 526 (68.9 x 11.6 x 20.7) | 130 (286.6) | – | ✓ |
Unidrive part numbers
200/240 Vac ±10%
| Product Code M600/M700/M701/M702 |
Heavy Duty | Normal Duty | |||||
| Supply Phases | Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
|
| Mxxx – 03200050A | 3 | 5 | 0.75 | 1 | 6.6 | 1.1 | 1.5 |
| Mxxx – 03200066A | 3 | 6.6 | 1.1 | 1.5 | 8 | 1.5 | 2 |
| Mxxx – 03200080A | 3 | 8 | 1.5 | 2 | 11 | 2.2 | 3 |
| Mxxx – 03200106A | 3 | 10.6 | 2.2 | 3 | 12.7 | 3 | 3 |
| Mxxx – 04200137A | 3 | 13.7 | 3 | 3 | 18 | 4 | 5 |
| Mxxx – 04200185A | 3 | 18.5 | 4 | 5 | 24 | 5.5 | 7.5 |
| Mxxx – 05200250A | 3 | 25 | 5.5 | 7.5 | 30 | 7.5 | 10 |
| Mxxx – 06200330A | 3 | 33 | 7.5 | 10 | 50 | 11 | 15 |
| Mxxx – 06200440A | 3 | 44 | 11 | 15 | 58 | 15 | 20 |
| Mxxx – 07200610A | 3 | 61 | 15 | 20 | 75 | 18.5 | 25 |
| Mxxx – 07200750A | 3 | 75 | 18.5 | 25 | 94 | 22 | 30 |
| Mxxx – 07200830A | 3 | 83 | 22 | 30 | 117 | 30 | 40 |
| Mxxx – 08201160A | 3 | 116 | 30 | 40 | 149 | 37 | 50 |
| Mxxx – 08201320A | 3 | 132 | 37 | 50 | 180 | 45 | 60 |
| Mxxx – 09201760A | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx – 09202190A | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx – 09201760E | 3 | 176 | 45 | 60 | 216 | 55 | 75 |
| Mxxx – 09202190E | 3 | 219 | 55 | 75 | 266 | 75 | 100 |
| Mxxx – 10202830E | 3 | 283 | 75 | 100 | 325 | 90 | 125 |
| Mxxx – 10203000E | 3 | 300 | 90 | 125 | 360 | 110 | 150 |
380/480 VAC +/-10%
| Product Code M600/M700/M701/M702 |
Heavy Duty | Normal Duty | |||||
| Supply Phases | Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
|
| Mxxx – 03400025A | 3 | 2.5 | 0.75 | 1 | 3.4 | 1.1 | 1.5 |
| Mxxx – 03400031A | 3 | 3.1 | 1.1 | 1.5 | 4.5 | 1.5 | 2 |
| Mxxx – 03400045A | 3 | 4.5 | 1,5 | 2 | 6.2 | 2.2 | 3 |
| Mxxx – 03400062A | 3 | 6.2 | 2.2 | 3 | 7.7 | 3 | 5 |
| Mxxx – 03400078A | 3 | 7.8 | 3 | 5 | 10.4 | 4 | 5 |
| Mxxx – 03400100A | 3 | 10 | 4 | 5 | 12.3 | 5.5 | 7.5 |
| Mxxx – 04400150A | 3 | 15 | 5.5 | 10 | 18.5 | 7.5 | 10 |
| Mxxx – 04400172A | 3 | 17.2 | 7.5 | 10 | 24 | 11 | 15 |
| Mxxx – 05400270A | 3 | 27 | 11 | 20 | 30 | 15 | 20 |
| Mxxx – 05400300A | 3 | 30 | 15 | 20 | 31 | 15 | 20 |
| Mxxx – 06400350A | 3 | 35 | 15 | 25 | 38 | 18.5 | 25 |
| Mxxx – 06400420A | 3 | 42 | 18.5 | 30 | 48 | 22 | 30 |
| Mxxx – 06400470A | 3 | 47 | 22 | 30 | 63 | 30 | 40 |
| Mxxx – 07400660A | 3 | 66 | 30 | 50 | 79 | 37 | 50 |
| Mxxx – 07400770A | 3 | 77 | 37 | 60 | 94 | 45 | 60 |
| Mxxx – 07401000A | 3 | 100 | 45 | 75 | 112 | 55 | 75 |
| Mxxx – 08401340A | 3 | 134 | 55 | 100 | 155 | 75 | 100 |
| Mxxx – 08401570A | 3 | 157 | 75 | 125 | 184 | 90 | 125 |
| Mxxx – 09402000A | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Mxxx – 09402240A | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx – 09402000E | 3 | 200 | 90 | 150 | 221 | 110 | 150 |
| Mxxx – 09402240E | 3 | 224 | 110 | 150 | 266 | 132 | 200 |
| Mxxx – 10402700E | 3 | 270 | 132 | 200 | 320 | 160 | 250 |
| Mxxx – 10403200E | 3 | 320* | 160 | 250 | 361 | 200 | 300 |
| Mxxx – 11403770E | 3 | 377 | 185 | 300 | 437 | 225 | 350 |
| Mxxx – 11404170E | 3 | 417* | 200 | 350 | 487* | 250 | 400 |
| Mxxx – 11404640E | 3 | 464* | 250 | 400 | 507* | 280 | 450 |
| Mxxx -12404800T | 3 | 480* | 250 | 400 | 608* | 315 | 500 |
| Mxxx -12405660T | 3 | 566* | 315 | 450 | 660* | 355 | 550 |
| Mxxx -12406600T | 3 | 660* | 355 | 550 | 755* | 400 | 650 |
| Mxxx -12407200T | 3 | 720* | 400 | 600 | 865* | 500 | 700 |
*At 2 kHz switching frequency
500/575 VAC +/-10%
| Product Code M600/M700/M701/M702 |
Heavy Duty | Normal Duty | |||||
| Supply Phases | Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
|
| Mxxx – 05500030A | 3 | 3 | 1.5 | 2 | 3.9 | 2.2 | 3 |
| Mxxx – 05500040A | 3 | 4 | 2.2 | 3 | 6.1 | 4 | 5 |
| Mxxx – 05500069A | 3 | 6.9 | 4 | 5 | 10 | 5.5 | 7.5 |
| Mxxx – 06500100A | 3 | 10 | 5.5 | 7.5 | 12 | 7.5 | 10 |
| Mxxx – 06500150A | 3 | 15 | 7.5 | 10 | 17 | 11 | 15 |
| Mxxx – 06500190A | 3 | 19 | 11 | 15 | 22 | 15 | 20 |
| Mxxx – 06500230A | 3 | 23 | 15 | 20 | 27 | 18.5 | 25 |
| Mxxx – 06500290A | 3 | 29 | 18.5 | 25 | 34 | 22 | 30 |
| Mxxx – 06500350A | 3 | 35 | 22 | 30 | 43 | 30 | 40 |
| Mxxx – 07500440A | 3 | 44 | 30 | 40 | 53 | 45 | 50 |
| Mxxx – 07500550A | 3 | 55 | 37 | 50 | 73 | 55 | 60 |
| Mxxx – 08500630A | 3 | 63 | 45 | 60 | 86 | 75 | 75 |
| Mxxx – 08500860A | 3 | 86 | 55 | 75 | 108 | 90 | 100 |
| Mxxx – 09501040A | 3 | 104 | 77 | 100 | 125 | 110 | 125 |
| Mxxx – 09501310A | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx – 09501040E | 3 | 104 | 75 | 100 | 125 | 110 | 125 |
| Mxxx – 09501310E | 3 | 131 | 90 | 125 | 150 | 110 | 150 |
| Mxxx – 10501520E | 3 | 152 | 110 | 150 | 200 | 130 | 200 |
| Mxxx – 10501900E | 3 | 190 | 132 | 200 | 200 | 150 | 200 |
| Mxxx – 11502000E | 3 | 200 | 150 | 200 | 248 | 185 | 250 |
| Mxxx – 11502540E | 3 | 254* | 185 | 250 | 288* | 225 | 300 |
| Mxxx – 11502850E | 3 | 285* | 225 | 300 | 315* | 250 | 350 |
*At 2 kHz switching frequency
690 VAC +/-10%
| Product Code M600/M700/M701/M702 |
Heavy Duty | Normal Duty | |||||
| Supply Phases | Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
Max Cont. Current (A) |
Motor Power (kW) |
Motor Power (HP) |
|
| Mxxx – 07600190A | 3 | 19 | 15 | 20 | 23 | 18.5 | 25 |
| Mxxx – 07600240A | 3 | 24 | 18.5 | 25 | 30 | 22 | 30 |
| Mxxx – 07600290A | 3 | 29 | 22 | 30 | 36 | 30 | 40 |
| Mxxx – 07600380A | 3 | 38 | 30 | 40 | 46 | 37 | 50 |
| Mxxx – 07600440A | 3 | 44 | 37 | 50 | 52 | 45 | 60 |
| Mxxx – 07600540A | 3 | 54 | 45 | 60 | 73 | 55 | 75 |
| Mxxx – 08600630A | 3 | 63 | 55 | 75 | 86 | 75 | 100 |
| Mxxx – 08600860A | 3 | 86 | 75 | 100 | 108 | 90 | 125 |
| Mxxx – 09601040A | 3 | 104 | 90 | 125 | 125 | 110 | 150 |
| Mxxx – 09601310A | 3 | 131 | 110 | 150 | 150 | 132 | 175 |
| Mxxx – 09601040E | 3 | 104 | 90 | 125 | 125 | 110 | 150 |
| Mxxx – 09601310E | 3 | 131 | 110 | 150 | 155 | 132 | 175 |
| Mxxx – 10601500E | 3 | 150 | 132 | 175 | 172 | 160 | 200 |
| Mxxx – 10601780E | 3 | 178 | 160 | 200 | 197 | 185 | 250 |
| Mxxx – 11602100E | 3 | 210 | 185 | 250 | 225 | 200 | 250 |
| Mxxx – 11602380E | 3 | 238* | 200 | 250 | 275* | 250 | 300 |
*At 2 kHz switching frequency
Thông tin về thương hiệu NIDEC CONTROL TECHNIQUES
NIDEC CONTROL TECHNIQUES không chỉ là một thương hiệu mà còn là nền tảng của kỹ thuật chính xác và là biểu tượng của sự đổi mới không ngừng, định hình tương lai của lĩnh vực tự động hóa công nghiệp.
- Được thành lập từ năm 1973 tại Newtown, Wales (Vương quốc Anh) với tên gọi ban đầu là KTK, được đặt theo tên của ba người đồng sáng lập.
- Năm 1985, Công ty chính thức lấy tên là Control Techniques.
- Năm 1995, Control Techniques gia nhập tập đoàn Emerson, một tập đoàn công nghiệp đa quốc gia lớn của Mỹ, giúp đa dạng hóa dòng sản phẩm biến tần của Emerson Electric.
- Năm 2017, CONTROL TECHNIQUES chính thức trở thành thành viên của Tập đoàn Nidec Corporation (Nhật Bản).
Sản phẩm của NIDEC CONTROL TECHNIQUES được ứng dụng rộng rãi trong mọi ngành công nghiệp, từ tự động hóa sản xuất, thiết bị nâng hạ, đến các hệ thống đòi hỏi điều khiển chuyển động phức tạp, giúp doanh nghiệp tối ưu hóa năng suất và tiết kiệm năng lượng tối đa.
Danh mục Sản phẩm và Lĩnh vực chuyên môn chính của NIDEC CONTROL TECHNIQUES bao gồm: Giải pháp Kiểm soát hệ thống sản xuất, Biến tần AC Đa năng, Biến tần Chuyên Dụng, Biến tần AC Hiệu suất cao, Bộ Điều khiển và Động cơ Servo, Biến tần DC, Tùy chọn và phụ kiện, Phần mềm, Giải pháp ứng dụng.
Bạn chưa tìm thấy sản phẩm mình muốn?
Vui lòng tham khảo các gợi ý sau hoặc liên hệ trực tiếp với chúng tôi để được hỗ trợ nhanh nhất.
