Con Trượt – Thanh Dẫn Hướng AirTAC : Giải Pháp Đột Phá Cho Tự Động Hóa

Trong kỷ nguyên công nghiệp 4.0, việc lựa chọn hệ thống dẫn hướng tuyến tính không chỉ dừng lại ở độ bền mà còn là sự tối ưu về không gian, tốc độ và khả năng tự bảo trì. AirTAC – với mạng lưới phân phối toàn cầu – đã ra mắt danh mục các sản phẩm Thanh Dẫn Hướng (hay còn gọi Thanh Trượt Tuyến Tính) – Con Trượt với những cải tiến vượt trội về công nghệ và vật liệu.

Công ty Ngân Anh Phát tự hào là một trong những đối tác tin cậy và uy tín của AirTAC phân phối và cung cấp sản phẩm chính hãng tại thị trường Việt Nam.

I. Phân Loại Các Dòng Con Trượt – Thanh Dẫn Hướng AirTAC

Tải Catalogue Danh Mục Thanh Trượt Tuyến Tính – Con Trượt AirTAC tại đây

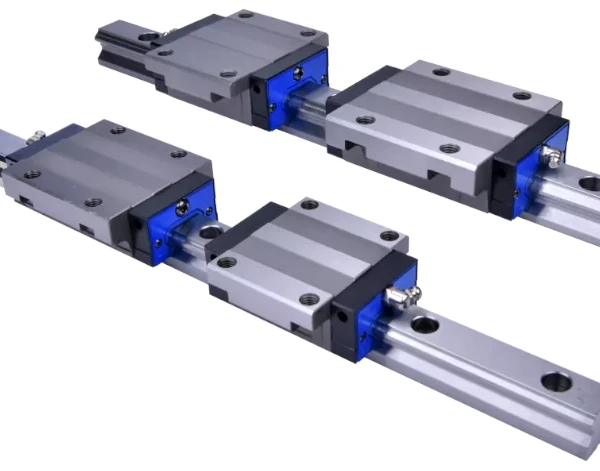

1. Dòng Tiêu Chuẩn – LSH Series (Standard Type)

Đây là dòng sản phẩm Con Trượt – Thanh Trượt AirTAC phổ biến nhất, được thiết kế cho các ứng dụng công nghiệp tổng quát yêu cầu sự bền bỉ và ổn định.

Đặc Điểm Nổi Bật:

• • Thiết kế rãnh cong hình chữ X (45°- 45°) mang lại khả năng tự điều chỉnh sai lệch bề mặt lắp đặt.
  • Chịu tải đồng đều từ 4 hướng;
  • Con trượt và thanh dẫn hướng AirTAC có tính lắp lẫn cao trong cùng thông số kỹ thuật.

Ứng Dụng: Máy vận chuyển, thiết bị bán dẫn, máy ép, máy hàn và các thiết bị chuyển động nhẹ.

Model Đại Diện:

• • LSH15
  • LSH20
  • LSH25
  • LSH30
  • LSH35
  • LSH40
  • LSH45

Tùy Chọn Nâng Cao:

• • LSH-E : tự bôi trơn giúp kéo dài tuổi thọ vận hành, giảm thiểu bảo trì – bảo dưỡng.
  • LSH-DD/ZZ: Tăng cường khả năng chống bụi bẩn trong môi trường khắc nghiệt.

Link sản phẩm: https://www.ngananhphat.com/san-pham/thanh-truot-con-truot-airtac-lsh-series/

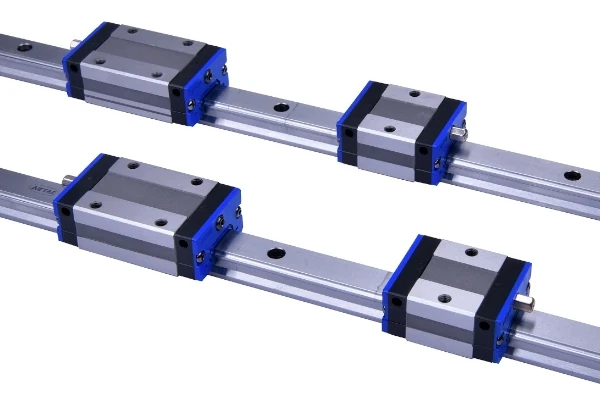

2. Dòng Có Thiết Kế Độ Cao Thấp – LSD Series (Low Profile Type)

Dòng LSD được thiết kế để giảm chiều cao kết hợp giữa con trượt và thanh trượt tuyến tính. Giải pháp hoàn hảo cho các không gian hạn chế về chiều cao nhưng vẫn yêu cầu độ cứng vững cao.

Đặc Điểm Nổi Bật:

• • Thiết kế nhỏ gọn, tối ưu hóa kích thước máy móc.
  • Mặc dù có cấu trúc thấp, LSD vẫn đảm bảo khả năng chịu tải 4 hướng tương tự dòng LSH.
  • Thiết kế rãnh hình chữ X giúp duy trì độ chính xác ngay cả khi bề mặt lắp đặt có sai số nhẹ.

Ứng Dụng: Trục Z máy CNC, thiết bị đo lường, không gian hẹp

Model Đại Diện:

• • LSD15
  • LSD20
  • LSD25
  • LSD30
  • LSD35

Tùy Chọn Nâng Cao:

• • LSD-E : tự bôi trơn giúp kéo dài tuổi thọ vận hành, giảm thiểu bảo trì – bảo dưỡng.
  • LSD-DD/ZZ : Tăng cường khả năng chống bụi bẩn trong môi trường khắc nghiệt.

Link sản phẩm: https://www.ngananhphat.com/san-pham/thanh-truot-con-truot-airtac-lsd-series/

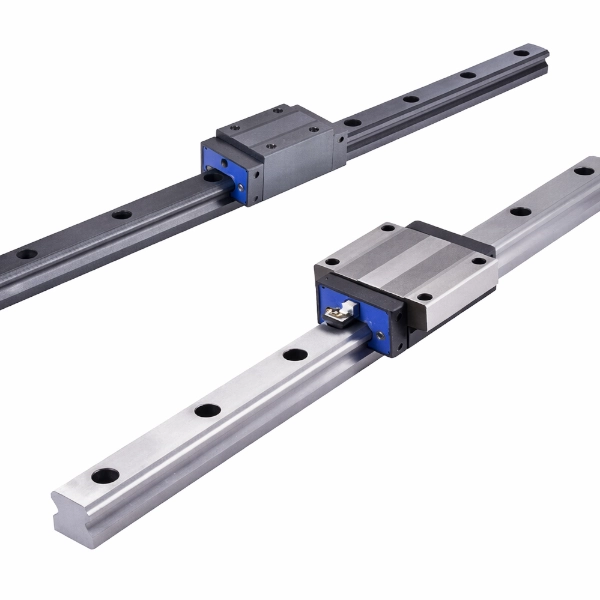

3. Dòng Trang Bị Lồng Bi (Caged Ball) – LSQH Series

Con trượt – Thanh trượt AirTAC LSQH giúp giải quyết bài toán tiếng ồn và nhiệt độ khi vận hành tốc độ cao. Đây là dòng sản phẩm dẫn hướng mới của AirTAC.

Đặc Điểm Nổi Bật:

• • Giảm tiếng ồn xuống 5 dB(A) so với dòng tiêu chuẩn.
  • Cho khả năng vận hành êm ái
  • Tự bôi trơn thông minh, giảm tần suất bảo trì định kỳ.

Ứng Dụng: Các dây chuyền sản xuất tốc độ cao, robot lắp ráp chính xác.

Model Đại Diện:

• • LSQH15
  • LSQH20
  • LSQH25
  • LSQH30
  • LSQH35

Tùy Chọn Nâng Cao:

• • LSQH-E : tự bôi trơn giúp kéo dài tuổi thọ vận hành, giảm thiểu bảo trì – bảo dưỡng.

Link sản phẩm: https://www.ngananhphat.com/san-pham/con-truot-thanh-truot-airtac-lsqh-series/

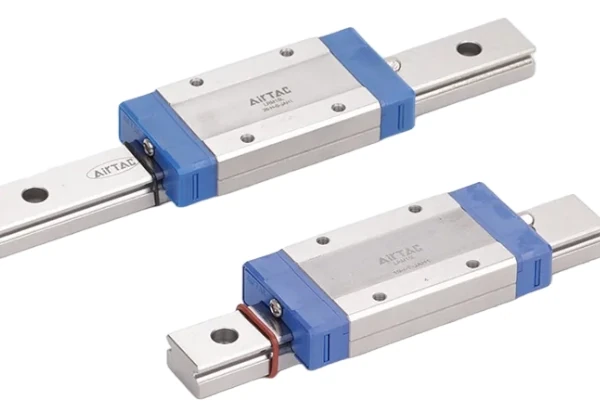

4. Dòng Siêu Nhỏ – LRM & LRW Series (Miniature)

Lựa chọn lý tưởng cho các ứng dụng yêu cầu kích thước cực nhỏ.

Đặc Điểm Nổi Bật:

• • Bi thép được chế tạo đạt tiêu chuẩn ISO 3290 G10 với độ tròn cao, mang lại chuyển động êm ái tuyệt đối.
  • Trang bị nắp bảo vệ và thiết kế Double-Lips giúp giữ chất bôi trơn tốt và chống bụi hiệu quả.
  • Thanh dẫn hướng và con trượt được chế tạo từ những loại vật liệu cao cấp đảm bảo chất lượng và độ bền vượt trội.

Ứng Dụng: Thiết bị y tế, công nghệ vi mạch, các robot nhỏ và thiết bị thí nghiệm.

* LRM Series:

Model Đại Diện:

• • LRM5
  • LRM7
  • LRM9
  • LRM12
  • LRM15

Link sản phẩm: https://www.ngananhphat.com/san-pham/thanh-truot-con-truot-airtac-lrm-series/

* LRW Series

Phiên bản mở rộng chiều ngang (Widened), tăng khả năng chịu momen xoắn đáng kể, cho phép sử dụng chỉ một thanh ray duy nhất cho một trục chuyển động.

Model Đại Diện:

• • LRW7
  • LRW9
  • LRW12
  • LRW15

Link sản phẩm: https://www.ngananhphat.com/san-pham/thanh-truot-con-truot-airtac-lrw-series/

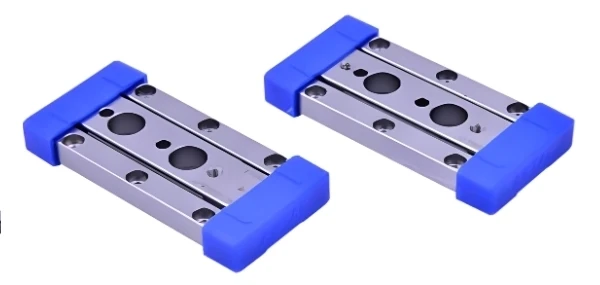

5. Dòng Dẫn Hướng Bằng Con Lăn Chéo – LGC Series (Crossed Roller Way)

Thanh dẫn hướng AirTAC LGC là dòng sản phẩm cao cấp dành cho các chuyển động yêu cầu độ cứng cực cao và ma sát thấp.

Đặc Điểm Nổi Bật:

• • Thiết kế con lăn hình trụ được sắp xếp chéo nhau giúp giảm thiểu ma sát đáng kể trong khi vẫn chịu được tải trọng nặng.
  • Thiết kế không tuần hoàn giúp loại bỏ rung động khi bi chuyển hướng đảm bảo độ chính xác tuyệt đối.

Ứng Dụng: Máy in bảng mạch (PCB), thiết bị đo quang học, thiết bị X-ray và các loại đế máy công cụ chính xác.

Model Đại Diện:

• • LGC1
  • LGC2
  • LGC3
  • LGC4
  • LGC6

Link sản phẩm: https://www.ngananhphat.com/san-pham/thanh-dan-huong-airtac-lgc-series/

II.  Các Công Nghệ Phụ Trợ Đặc Biệt Tích Hợp Trên Con Trượt – Thanh Dẫn Hướng AirTAC

AirTAC cung cấp các giải pháp tùy biến để thích nghi với mọi môi trường làm việc:

• • Chống bụi tăng cường (DD/ZZ): Trang bị nắp chắn bụi kép và tấm gạt kim loại cho môi trường nhiều mạt sắt, bụi bẩn.
  • Xử lý bề mặt Black Chrome (BB): Cả thanh dẫn hướng và con trượt đều được mạ chrome đen để tăng cường khả năng chống gỉ sét và tính thẩm mỹ.
  • Tự bôi trơn (E): Tích hợp miếng tẩm dầu giúp duy trì màng bôi trơn liên tục, lý tưởng cho các vị trí khó tiếp cận để tra mỡ thủ công.
